ZX2D80CE02S是启明云端自主研发的一款2.8寸智能触摸串口彩屏，搭载乐鑫ESP32-S3高性能芯片，240×320分辨率，，集成I2C触摸接口，操作丝滑流畅。 内置Wi-Fi+蓝牙双模通信，轻松实现设备联网与无线控制。
支持USB 2.0 HS（支持Host/Device双模式）+工业级RS485接口（带流控IO，稳定适配远距离通信），8路扩展GPIO可外接传感器、执行器，灵活拓展功能边界。
该串口屏自带结构件，支持采用LVGL工具进行UI开发，支持快速开发。
硬件及接口
图 1 硬件接口图
接口说明
1

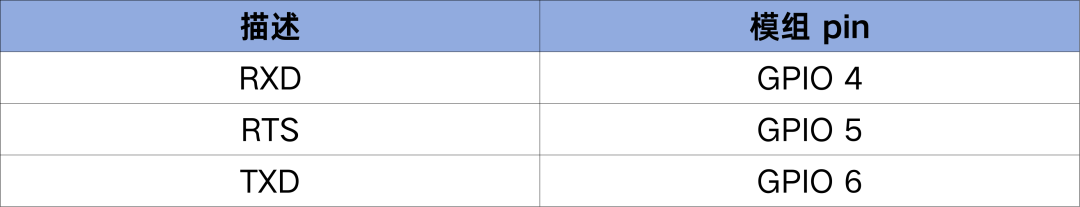

调试接口
2
扩展 IO 端口
3
LCD 接口
4

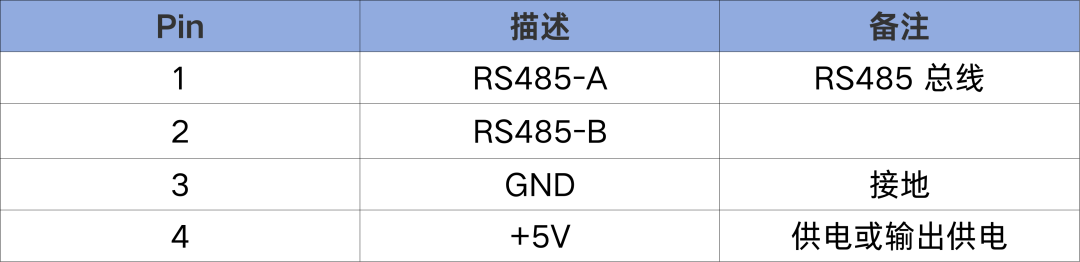

RS485 接口

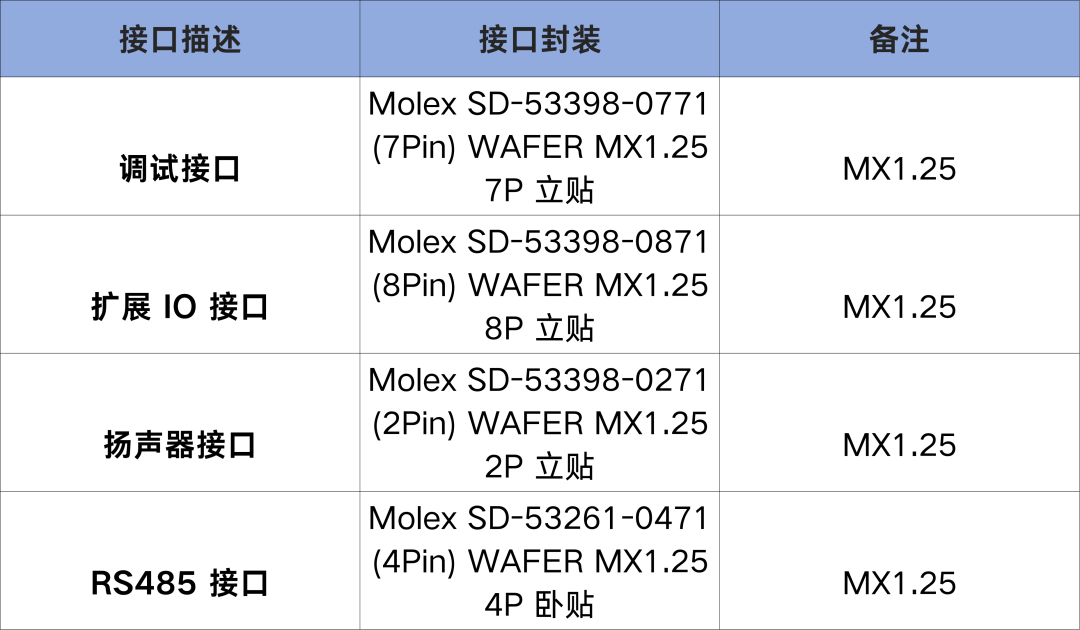

接口封装

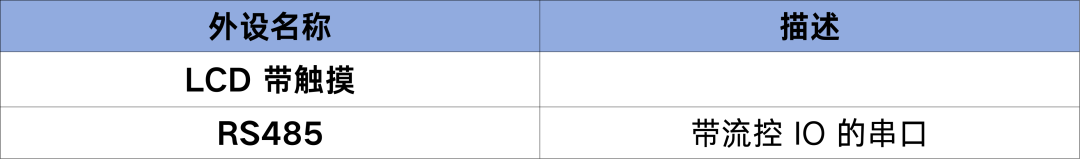

硬件外设
1
RS485
规格参数
1

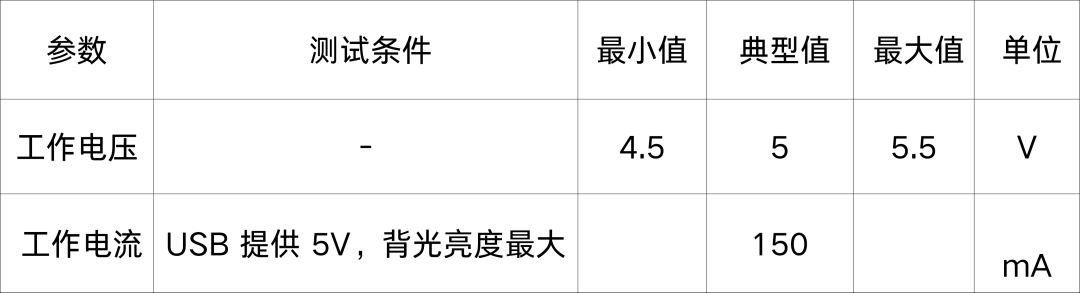

电气参数
固件烧录
通过USB-Type C 连接下载器（ ZXACC-ESPDB） ，用 MX1.25-7P 数据线把板卡与下载器（ZXACC-ESPDB）连接起来 。由于下载器（ZXACC-ESPDB）做有数据流控自动处理，所以接下来固件通过 ESP32 Flash Download Tools 即可自动下载。

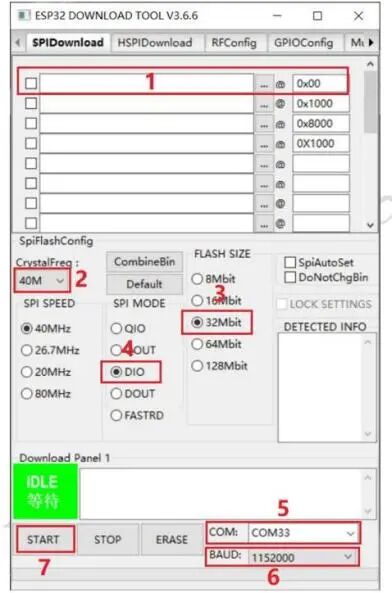

如下图 4所示：在 1 处选择要烧录的固件路径，地址通常为 0X00，设置好后记得在前面打上勾勾；在 2处选择系统时钟为 40MHz； 在 3 处选择 Flash 的大小为 32Mbit；在 4 处选择 SPI MODE 为 DIO 模式；在 5处选择当前板卡在电脑所识别的端口号；在 6 处选择串口波特率 （值越大下载固件的速率越快， 最大支持1152000bps）；
完成前面的配置后，在 7 处单击便可开始烧录固件。
完成上面两个步骤后，按下开发板后面的复位按钮即可开始运行刚才烧录的固件。
图 4（ Fig.4）
