在测试中，实际信号源输出端阻抗与终端阻抗的匹配程度，直接决定了参考信号的波形质量、测试数据的真实性，甚至会影响仪器和被测件的安全。
50Ω和1MΩ是电子测量中最常用的两种终端阻抗：50Ω是射频/高频测试的标准阻抗（适配信号源、频谱仪等射频设备的匹配）；1MΩ是高阻抗测试的典型阻抗（适配示波器、功率放大器、低频失真仪等设备的高阻需求）。错误的阻抗匹配会引发截然不同的波形畸变、测试失效甚至设备自激、器件损坏等问题，以下结合测试场景具体分析。
01
测试需求终端为50Ω阻抗匹配，却选用1MΩ终端阻抗

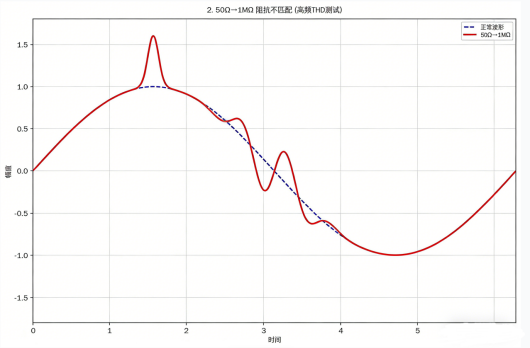

在高频测试中，规范要求终端设为50Ω实现阻抗匹配时，却误设为1MΩ，而源端输出的阻抗匹配是按50Ω负载优化的，接上连接延长线后，延长线的分布电容在高阻下被“放大”，等效接入容性负载。其表现为输出波形严重畸变，标准正弦波出现尖峰、过冲或变为不规则杂波；频谱特性恶化，基波幅值不稳定、谐波杂乱，导致测试数据失效，还可能引发振荡、设备烧毁风险。
02
测试需求终端为1MΩ阻抗匹配，却选用50Ω终端阻抗
在使用功放或使用无源探头等测试中，规范要求匹配终端阻抗为1MΩ时，却误设为50Ω，此时源端为电压驱动模式，驱动能力仅适配高阻负载，当终端匹配为50Ω阻抗时，等效重载。其表现为输出分压、波形削顶、削底失真，因低阻负载需更大驱动电流，信号源驱动不足导致电压幅值骤降；幅值衰减严重且随频率不规则波动，还会引发驱动不足、失真误判等问题。
综上，仪器输出终端的阻抗匹配，是测试的基础前提，错误匹配既会让测试数据完全失效，无法反映被测件的真实性能，还会带来不同程度的设备损坏风险。
