WT32-SC01 是面向可视化触摸屏幕的开发板，板卡搭载自主开发的 GUI 平台固件，支持图形拖拽式编程以帮助用户完成自定义的控制平台的开发。WT32-SC01 开发板主控采用ESP32-WROVER-B 模组，该模组是通用型 Wi-Fi+BT+BLE MCU 模组，内配置 4MBSPI Flash和 8MB 的 PSRAM。WT32-SC01 开发板还可以通过两边的扩展接口进行按键、语音、摄像头等功能的开发调试，极大缩短用户的开发周期。
板卡尺寸
如下图为 WT32-SC01 开发板的尺寸示意图，板卡尺寸为 58mmx91mm，板卡的四个脚处均有直径为 4.05mm 的定位孔。
图 1-1：板卡 PCB 尺寸示意图
图 1-2：板卡实物尺寸示意图(长宽)
图 1-3：板卡实物尺寸示意图(高)
硬件资源
如下开发板的实物图，开发板的硬件资源有如下：
图 2 为开发板的正面实物图，其包含一块分辨率为 320x480 的 3.5 寸 LCD 屏和一块电容触摸板，支持两点触控。
图 3 为开发板的背面实物图，其包含的硬件资源如下所述：
1
ESP32-WROVER-B 模组
ESP32-WROVER-B 是一款面向各类应用的 Wi-Fi+BT+BLE MCU 模组，功能强大，用途广泛，可用于低功耗传感器网络和要求苛刻的应用，例如语音编码、音频流和 MP3 解码等。此款 ESP32-WROVER-B 参数为：8Mbyte PSRAM+4Mbyte Flash 。
2
TP 接口
电容触摸板接口，I2C 接口，0.5mm 间距，6Pin，翻盖下接式。
3
LCM 显示屏接口
3.5 寸的 LCM 显示屏接口，SPI 接口，0.5mm 间距，24pin。此 SPI 接口连接到 ESP32 的硬件 HSPI 接口，运行时钟频率可达到 80MHz。
4
电源管理
两个 3.3V 输出的 LDO，一个给板卡自身供电，另一个给外部扩展板卡供电，电源分开以防止扩展板卡对 ESP32 供电的干扰，保证了 ESP32 的运行稳定性。
5
外部电源接口
预留的外部电源接口（正负如图上+-号所示），输入电压范围 5V-9V，要求最大负载电流 I>2A 。
6
RST 按键
轻触自复位按钮连接到 ESP32 的 EN 脚，此按键可用于 ESP32 的复位。
7
Type-C 接口
通用 USB-C 接口（Type-C 接口），此接口用于对开发板供电、UART 通讯和固件下载。
下载电路的硬件有实现数据流控制，所以固件下载支持一键自动下载。
8-9
扩展板接口
对外扩展板的接口，可对外扩展板的供电、通讯、控制等，实现功能扩展以满足用户的多种需求。8 和 9 两接口是 Pin 对 Pin 连接在一起的，所以扩展板插在 8 接口和 9 接口的电路连接是一样的，只是满足用户扩展板不同方向安插的体验感，同时：当两个的扩展版的 IO没有冲突时，可以同时插两个扩展板以实现两个扩展功能。扩展板接口规格：2.0mm 间距、 2X20Pin、可选用两侧卧贴排母安装。接口定义见图 3-扩展版接口定义图。
10
电源指示灯
电源指示灯(红色光)，插上 USB 线便会亮起。
11
UART 通讯指示灯
UART 中的 TXD 指示灯和 RXD 指示灯，有数据流时就会闪烁。
图 2：WTPHIMMainBoard 开发板实物图正面

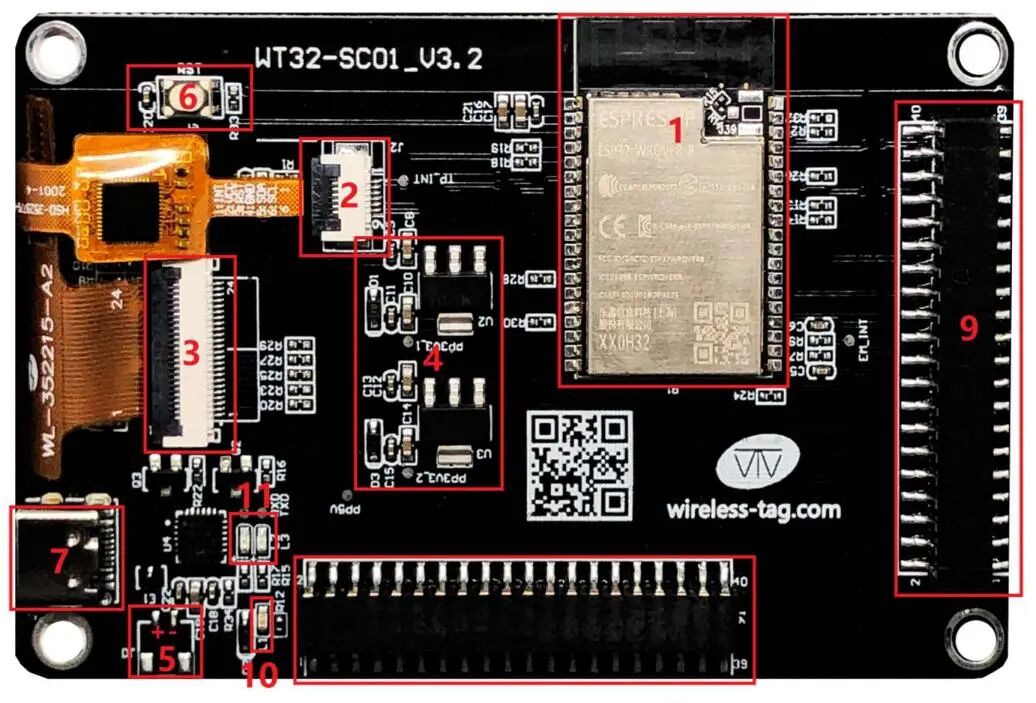

图 3：WTPHIMMainBoard 开发板实物图背面
图 4：WTPHIMMainBoard 接口定义图
上电说明
1
电源供应
本开发板支持 USB Type-C 5V 供电和预留外部电源输入接口（如图 3 标号 5 所示），当没有插入其他扩展板卡时建议输入电压 5V 支持电流不小于 1A， 当还有其他扩展板插入时建议输入电压 5V 支持电流不小于 2A（具体还要参考扩展板卡的实际功耗决定）。注：通过预留的电源接口进行外部电源供电时，电源电压输入范围 5V-9V，负载电流建议 I > 2A。
2
注意事项
请先确保 TP 和 LCM 屏的 FPC 排线已经插入对应的 FPC 座子然后再给开发板上电，不然可能会导致 TP 和 LCM 屏损坏。
如果开发板开出现异常，请先测试板卡上的三个 TestPad 点（分别是 PP5V、PP3V3_1 和PP3V3_2） 的电压是否正常。其中 PP3V3_1 输出是给本板卡供 3.3v 电源的，PP3V3_2 是给外接扩展板卡供 3.3v 电源的，PP5V 是 USB 输入 5V 电源同时也供给外接扩展板。如图 5 为开发板电源测试点示意图，分别测试此三点对地电压。

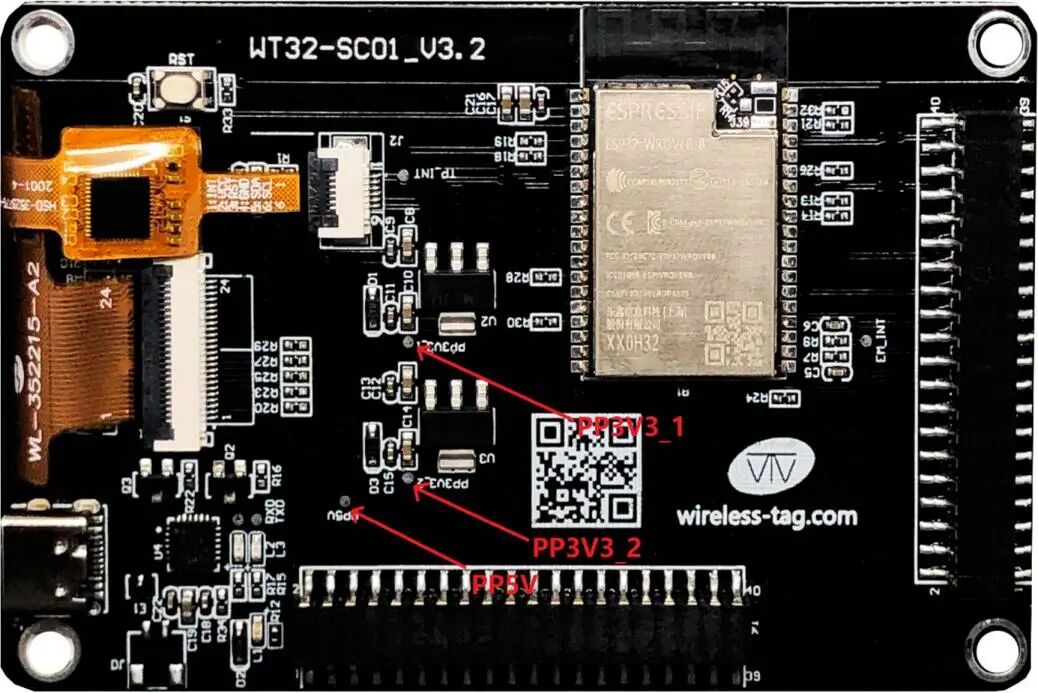

图 5：开发板电源测试点示意图
板卡电气参数
测试环境：
1、温度：室温-25℃
2、电源供应：5.0V 纹波 V < 100mA
测试参数：
1、正常工作电流：240mA（平均电流）
2、休眠下工作电流：小于 18mA（平均电流）

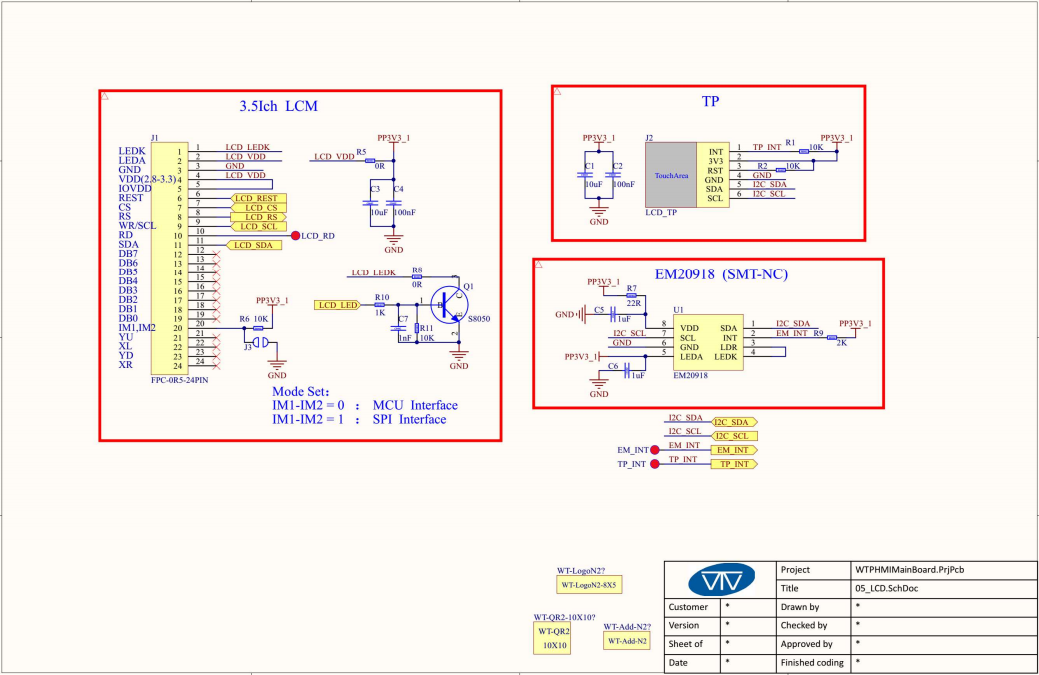

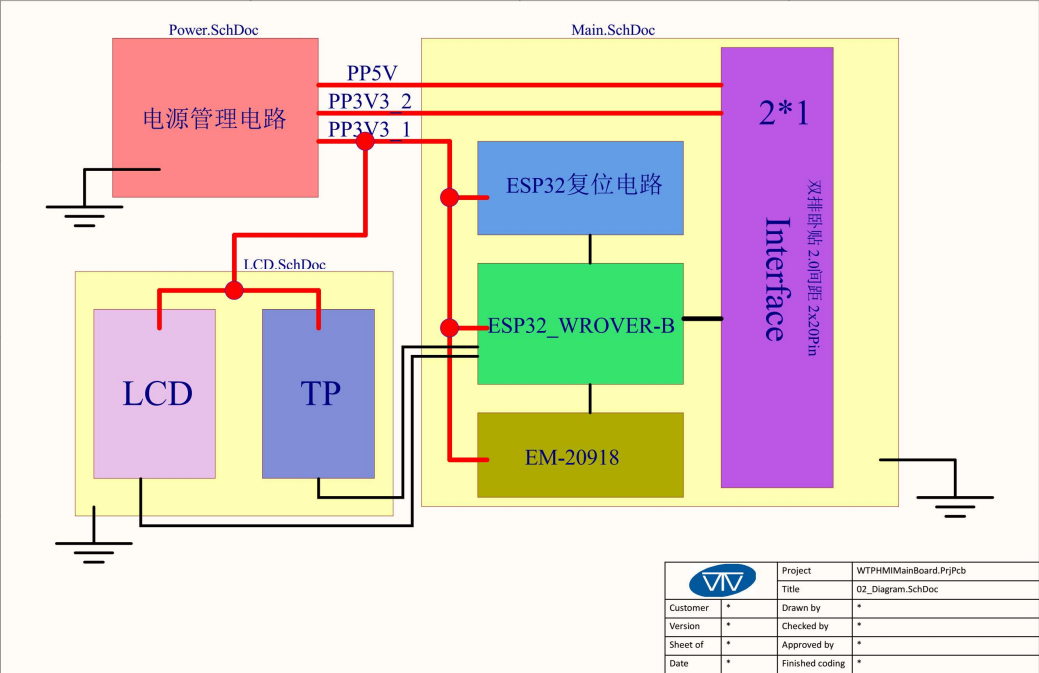

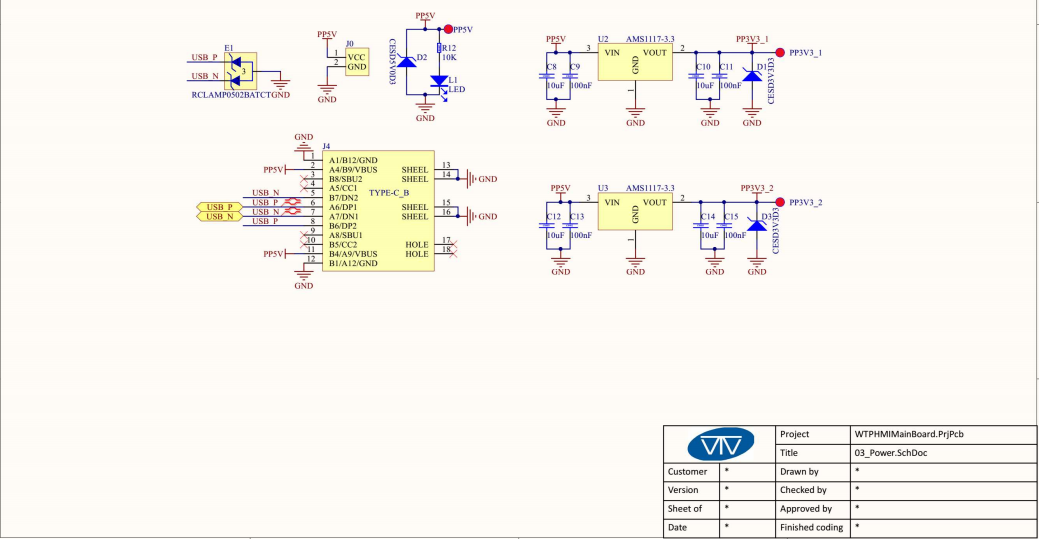

电路原理图
