HMI应用新选择：基于瑞萨RZ/A3M的LVGL Demo Setup教程（上）
接下来介绍瑞萨RZ/A3M LVGL Demo编译及Debug的具体步骤。
一
编译工程
1
下载工程源码（您可复制下方链接至浏览器，或扫描二维码进行查看）
git clone --recurse-submodules
https://github.com/lvgl/lv_port_renesas-ek-rz_a3m.git
将工程拷贝至e2studio的工作空间。
注意：为了避免编译错误，工作空间的绝对路径必须是全英文路径，不能包含有中文字符。
2
导入e2studio
点击“File”，再点击“Import”，

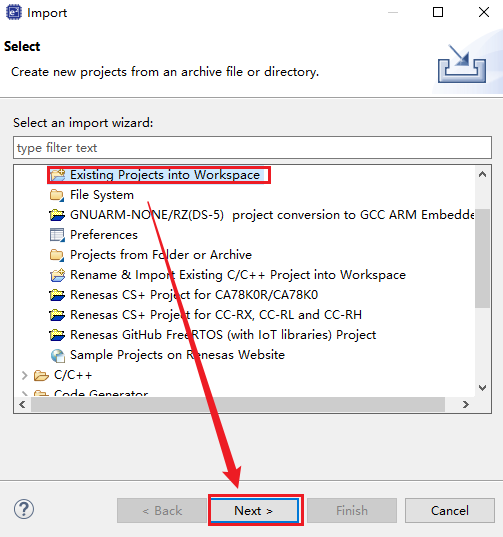

在弹出的对话框中选择“Existing Projects into Workspace”，再点击“Next”，
点击“Browser”，选择要导入工程的根目录，再点击“Finish”，

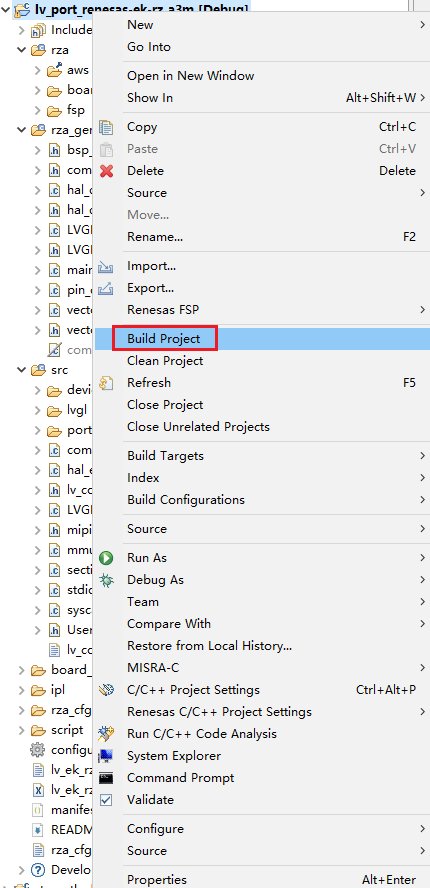

在工程名处点击右键，点击“Build Project”，

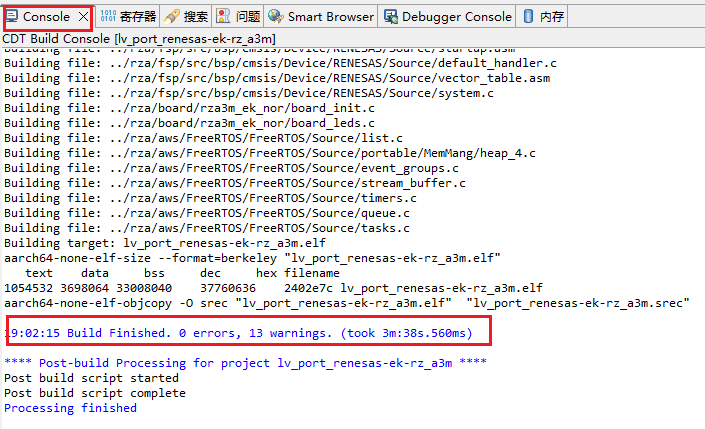

构建开始后，Console窗口将输出构建log，等待片刻后，构建完成。请确保errors的数量为0。
二
下载并运行Demo
在进行Debug前，请确保PC上已安装Jlink驱动。可以在以下链接安装驱动：（您可复制下方链接至浏览器，或扫描二维码进行查看）
Jlink驱动
https://www.segger.com/downloads/jlink/JLink_Windows_V840_x86_64.exe
（一）板子上的设置
所用板子为RZ/A3M EVK，请确保正确设置SW4、SW5以及J9并正确连接板子和PC端。
1
将图形扩展板安装到主板上，并用随附螺钉和垫片加以固定。
2

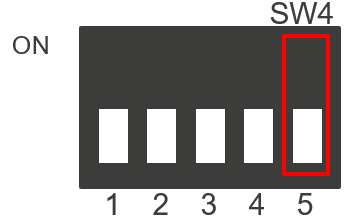

SW4：
3

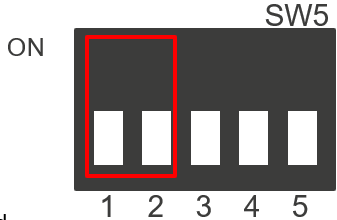

SW5：
4
J9 Debug模式选择
连接2-3，设置为Debug On-Board模式。这样通过板载J-Link调试器，用户无需借助额外的调试工具即可快速启动Debug工作。
5

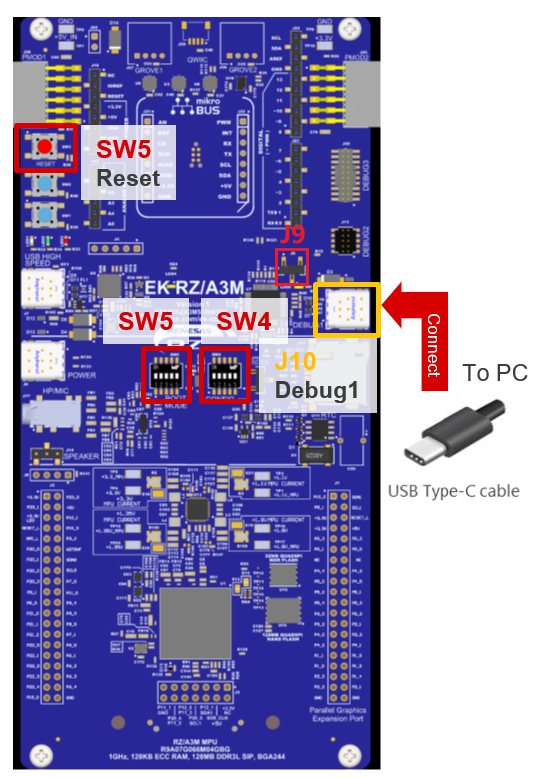

使用Type-C数据线连接J10和PC，如下图所示：
（二）e2studio上的设置
1
设置Debug属性

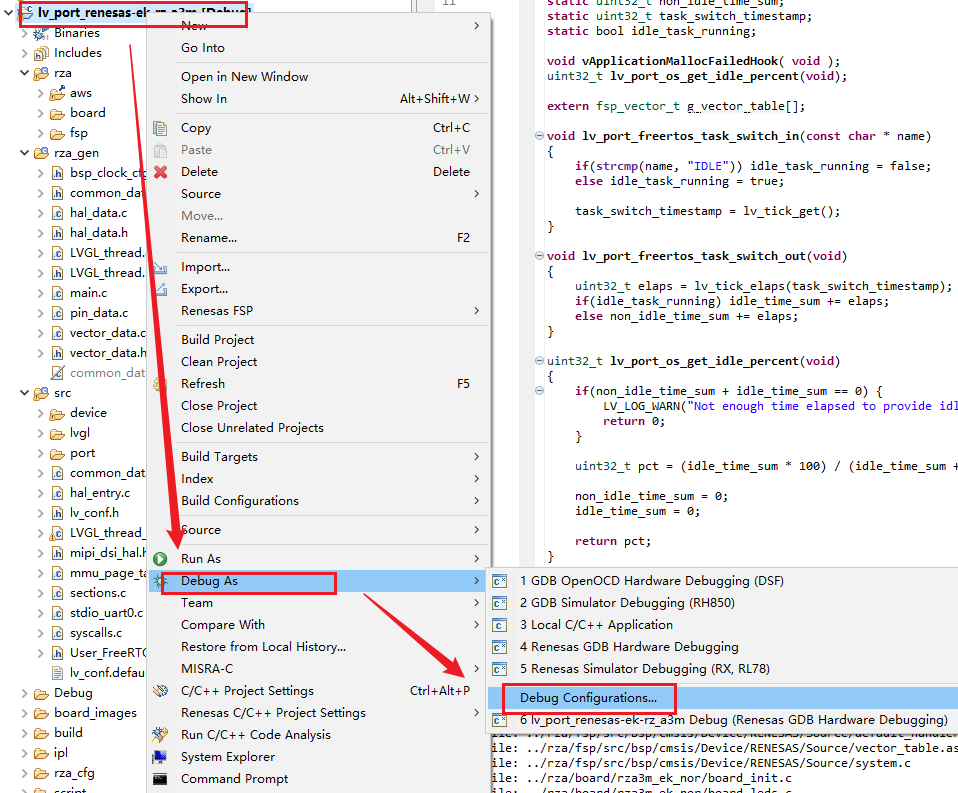

在工程名处右键，选择“Debug As”，选择“Debug Configurations”，
在弹出的对话框中，选择“Renesas GDB Hardware Debugging”，点击“New Configuration”，

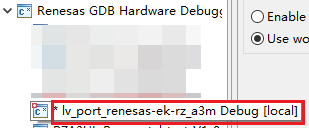

此时，在下方的列表中会生成对应的Debug配置项，
将“Main”选项卡中的“Build Configuration”设置为“Use Active”，

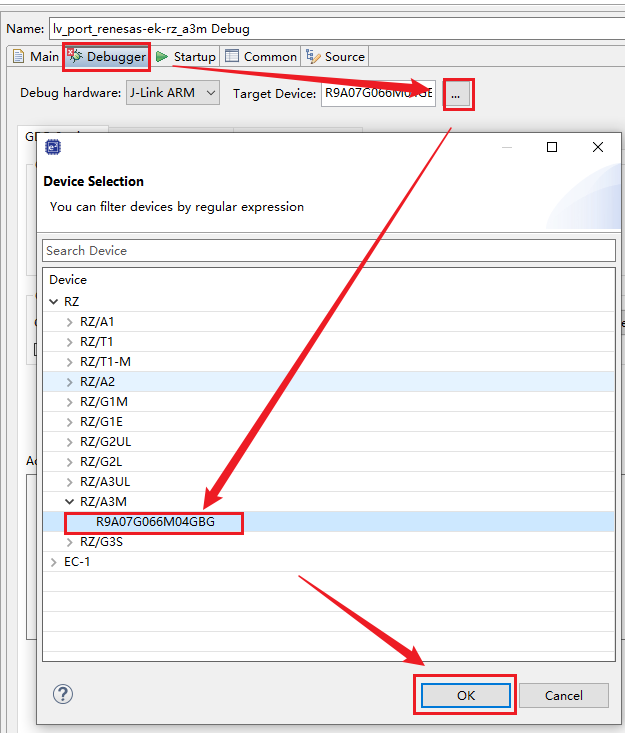

点击“Debugger”选项卡，设置“Target Device”为“R9A07G066M04GBG”，

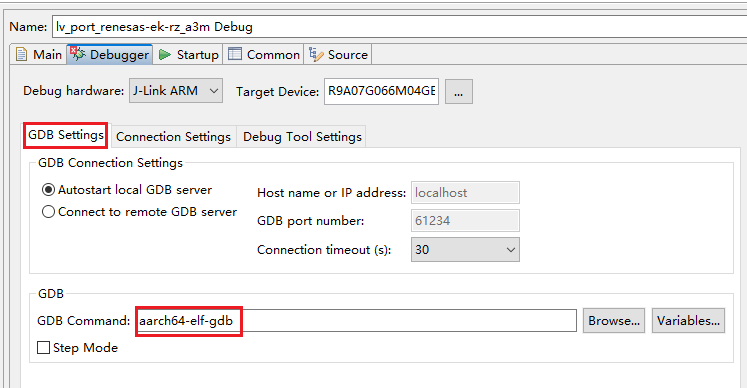

设置“GDB Command”为“aarch64-elf-gdb”，

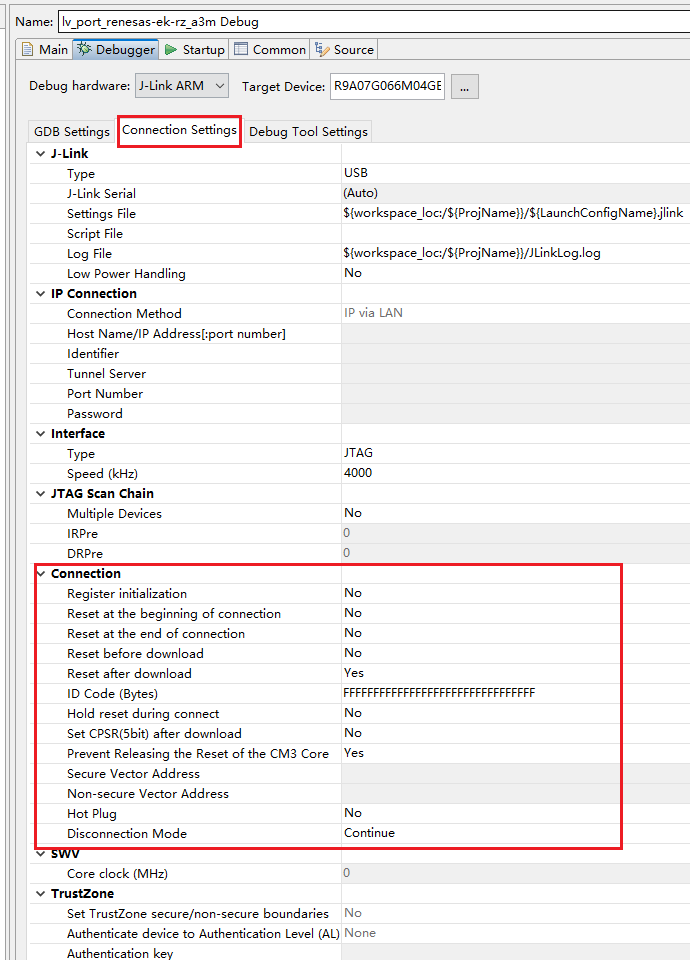

设置“Connection Settings”参数如下：

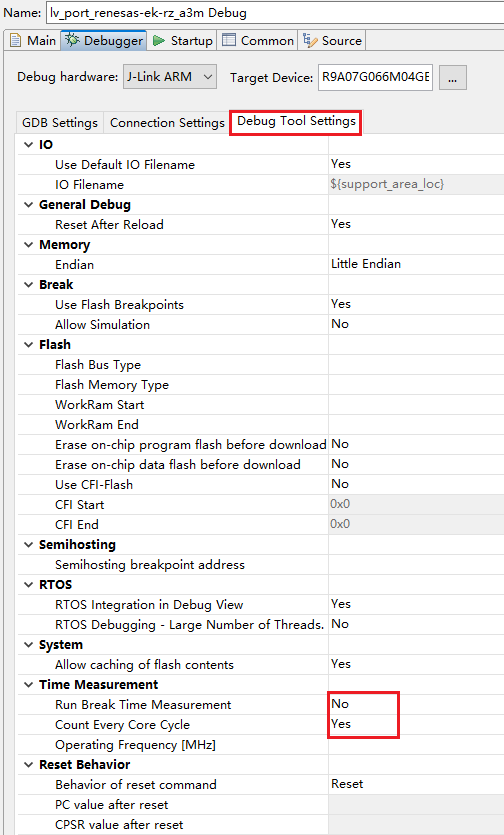

设置“Debug Tool Settings”参数如下：
在“Startup”选项卡中设置要加载的文件和类型，点击“Add”，在弹出的对话框中选择“Worksapce”进入到对应工程下，分别添加rza3m_ek_nor_ipl.srec和lv_port_renesas-ek-rz_a3m.srec文件。
其中，rza3m_ek_nor_ipl.srec文件路径为${workspace_loc:\lv_port_renesas-ek-rz_a3m\ipl\rza3m_ek_nor_ipl.srec}；lv_port_renesas-ek-rza3m.srec文件路径为${workspace_loc:\lv_port_renesas-ek-rz_a3m\Debug\lv_port_renesas-ek-rz_a3m.srec}。

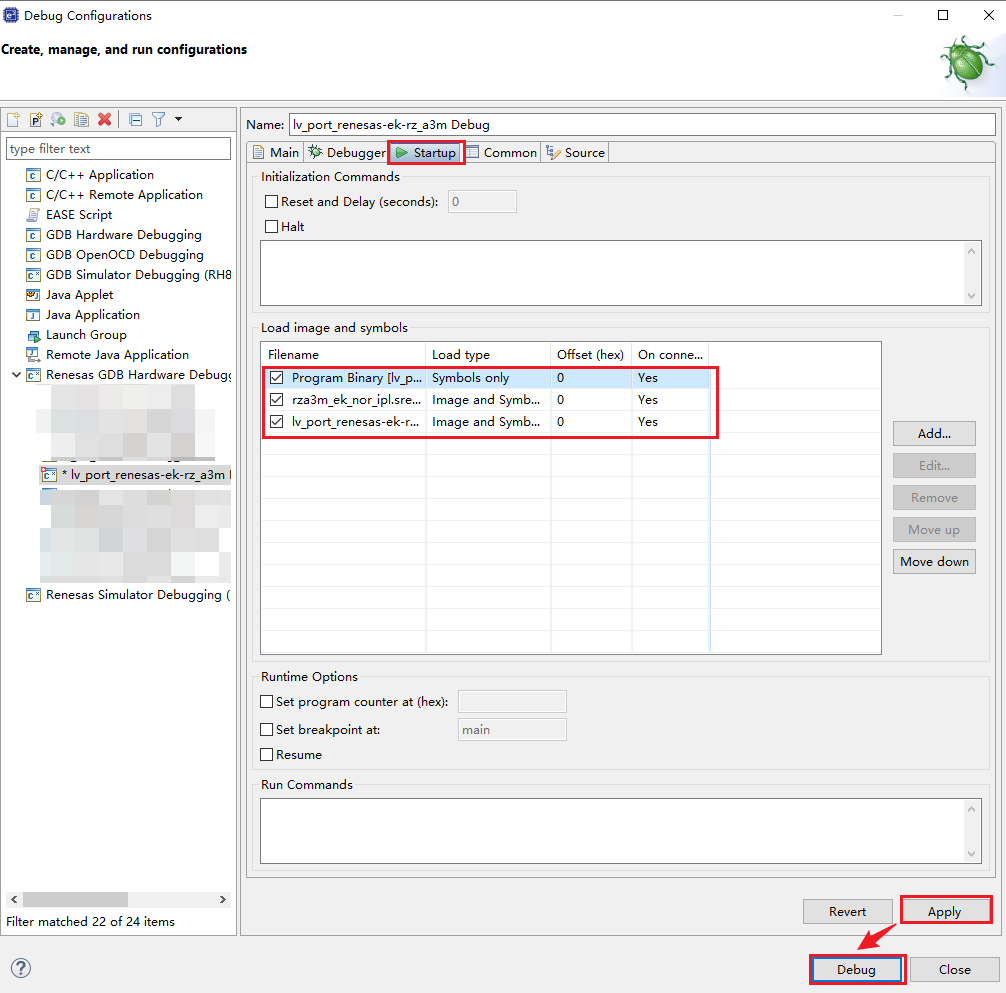

需要加载的文件及类型如下图所示，点击“Apply”，再点击“Debug”。
弹出以下对话框，开始下载程序。

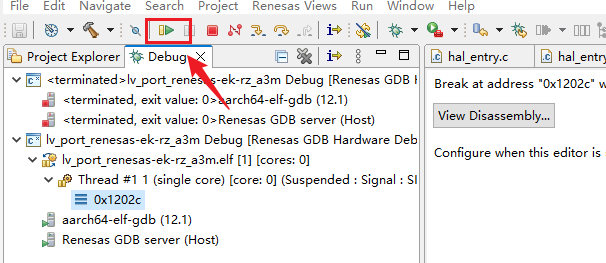

下载完成后，点击“Resume”按钮以继续。

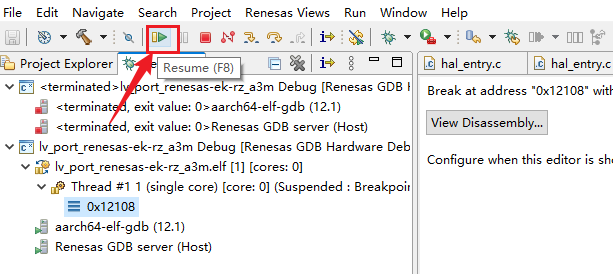

再次点击“Resume”按钮，程序即可运行
本教程中所使用的Demo效果如下：
