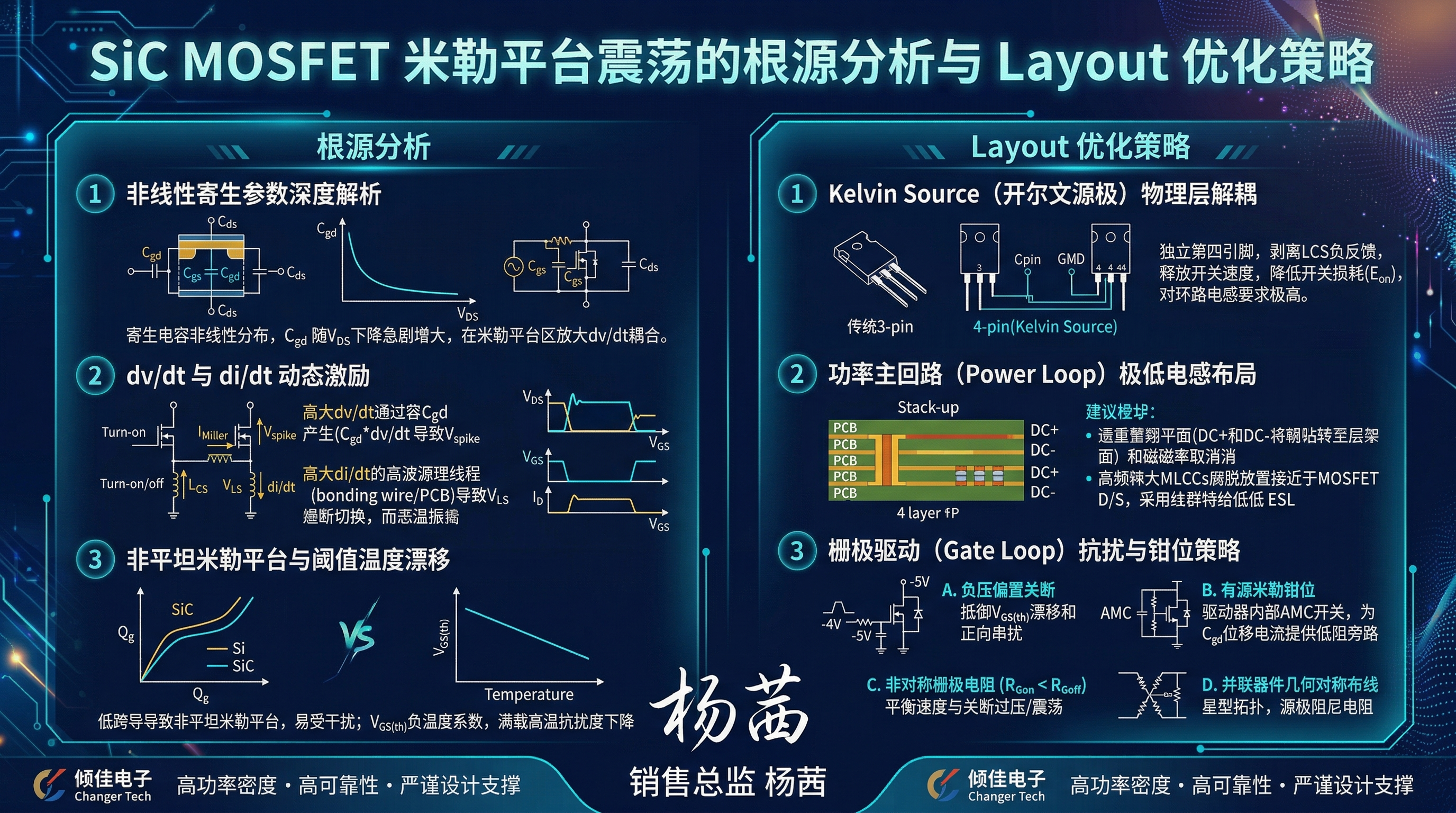

SiC MOSFET 米勒平台震荡的根源分析与 Layout 优化策略

SiC MOSFET 米勒平台震荡的根源分析与 Layout 优化策略

宽禁带（Wide Bandgap, WBG）半导体材料的突破性进展，尤其是碳化硅（SiC）技术的成熟与商业化，正在深刻重塑现代电力电子变换器的设计范式与系统边界。与传统的硅（Si）基绝缘栅双极型晶体管（IGBT）或超结 MOSFET 相比，SiC MOSFET 具有更高的击穿电场强度、更低的比导通电阻、极小的本征寄生电容以及卓越的高温运行稳定性 。这些物理层面的革命性提升，使得 SiC MOSFET 能够在极高的开关频率（通常超过 200 kHz，在某些软开关拓扑中甚至达到 MHz 级别）下运行。开关频率的提升直接缩小了滤波器、变压器等无源磁性器件的物理体积，从而极大地提升了系统的整体功率密度与电能转换效率 。

然而，事物的发展往往伴随着全新的工程挑战。SiC MOSFET 极快的开关速度意味着在开关瞬态过程中会产生极高的电压变化率（dv/dt）和电流变化率（di/dt）。在硬开关应用场景中，SiC MOSFET 的 dv/dt 甚至可以超过 150 V/ns 。当如此剧烈的瞬态电磁激励与功率器件封装内部以及印刷电路板（PCB）走线上的寄生电感和寄生电容发生高频耦合时，极易激发严重的高频射频振荡（Ringing），这种震荡现象在器件开关过程的米勒平台（Miller Plateau）区域尤为显著和危险 。米勒平台震荡不仅会大幅增加开关过程中的交叉损耗、加剧电磁干扰（EMI）辐射，在严重情况下还会导致桥臂串扰（Crosstalk）、器件误导通（Shoot-through），甚至因栅极电压过冲击穿氧化层而造成功率器件的永久性物理损坏 。

倾佳电子将从 SiC MOSFET 的本征寄生参数与半导体物理特性出发，深度剖析米勒平台震荡的物理根源、动态演化机制以及复杂的耦合效应。结合先进的封装技术（如 Kelvin Source 开尔文源极架构），本报告将探讨寄生电感的解耦策略。在此理论基础上，本报告系统性地提出针对 SiC MOSFET 高频应用场景的 PCB Layout 优化准则，以及驱动电路层面的主动震荡抑制与钳位技术，旨在为高功率密度、高可靠性电力电子系统的工程设计提供详尽、严谨的理论支撑与实践指导。

一、 SiC MOSFET 本征寄生参数与动态开关特性深度解析

要透彻理解米勒平台震荡的根源，首先必须对其内部的寄生电容模型、跨导特性、内部栅极电阻以及温度漂移效应进行定量与定性的双重系统性考量。功率半导体器件在开关过程中的动态行为，本质上是外部驱动能量与器件内部非线性寄生网络之间相互作用的宏观表现。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

1. 寄生电容的非线性分布与电荷动态转移特性

SiC MOSFET 的内部物理结构（如平面栅或沟槽栅结构）决定了其端子之间存在不可避免的寄生电容：栅源电容（Cgs​）、栅漏电容（Cgd​，即产生米勒效应的核心电容）以及漏源电容（Cds​）。在实际的数据手册与工程应用中，这些参数通常被等效测量并表征为输入电容（Ciss​=Cgs​+Cgd​）、输出电容（Coss​=Cds​+Cgd​）和反向传输电容（Crss​=Cgd​） 。

为了直观揭示不同电压等级和电流规格下 SiC MOSFET 的寄生电容分布特征及其演进规律，下表汇总了多款典型 BASiC Semiconductor（基本半导体）SiC MOSFET 的核心电气与动态参数。这些器件均采用了引入 Kelvin Source 技术的 4 引脚高级封装（如 TO-247-4, TO-247-4NL, TO-247-4L, TO-247PLUS-4），旨在从封装层面优化高频性能 。

器件型号	额定电压 (VDS​)	典型导通电阻 (RDS(on)​)	额定电流 (ID​ @ 25°C)	输入电容 (Ciss​)	输出电容 (Coss​)	反向传输电容 (Crss​)	典型跨导 (gfs​)	内部栅阻 (RG(int)​)	封装类型
B3M006C120Y	1200 V	6 mΩ	443 A	12000 pF	500 pF	24 pF	96 S	0.9 Ω	TO-247PLUS-4
B3M010C075Z	750 V	10 mΩ	240 A	5500 pF	370 pF	19 pF	46 S	1.7 Ω	TO-247-4
B3M011C120Z	1200 V	11 mΩ	223 A	6000 pF	250 pF	14 pF	48 S	1.5 Ω	TO-247-4
B3M013C120Z	1200 V	13.5 mΩ	180 A	5200 pF	215 pF	14 pF	38 S	1.4 Ω	TO-247-4
B3M020120ZN	1200 V	20 mΩ	127 A	3850 pF	157 pF	10 pF	28 S	1.4 Ω	TO-247-4NL
B3M025065Z	650 V	25 mΩ	111 A	2450 pF	180 pF	9 pF	22 S	1.4 Ω	TO-247-4
B3M035120ZL	1200 V	35 mΩ	81 A	2320 pF	100 pF	8 pF	19 S	1.4 Ω	TO-247-4L
B3M040065Z	650 V	40 mΩ	67 A	1540 pF	130 pF	7 pF	10 S	1.4 Ω	TO-247-4

数据来源参数定义于 TJ​=25∘C，部分测试条件依据特定数据手册规范进行了标定 。

从上述严谨的数据矩阵中，可以提炼出若干深刻的二阶和三阶工程洞察。首先，寄生电容的绝对数值与器件的电流导通能力（即芯片裸晶面积）呈现出高度的正相关性。以 1200V 电压平台为例，当器件的导通电阻从 35 mΩ（B3M035120ZL）大幅下降至极端低阻的 6 mΩ（B3M006C120Y）时，其输入电容 Ciss​ 从 2320 pF 剧增至 12000 pF 。这种数倍乃至数量级的电容差异意味着，在大功率、大电流模块设计中，栅极驱动电路必须具备极高的瞬态峰值充放电电流能力（通常需要达到十安培以上），以确保在几纳秒到十几纳秒的极短开关窗口内完成 Ciss​ 和 Crss​ 内部电荷的迅速抽移，否则将导致开关时间拉长，彻底丧失 SiC 材料的高频低损耗优势 。

其次，SiC MOSFET 的反向传输电容（Crss​）即米勒电容，在不同端电压域下表现出极强的非线性动态特征。在开关瞬态中，随着漏源电压（VDS​）从高压阻断态下降至极低的导通压降区域，Crss​ 的绝对值会呈指数级急剧增大。这直接导致在开通切换的末段或关断切换的初段，米勒效应被极度放大。当米勒电容的容值与栅源电容 Cgs​ 的容值在数量级上逐渐接近时，栅极电压的控制权将被削弱，这也是高频震荡最容易被恶劣的 dv/dt 激发的脆弱窗口 。

此外，内部栅极电阻（RG(int)​）的存在也至关重要。如表所示，SiC MOSFET 的内部栅阻通常在 0.9 Ω 到 1.7 Ω 之间波动 。这一物理参数是芯片制造工艺（如多晶硅栅极分布电阻）的固有产物。内部栅阻不仅限制了外部驱动器向寄生电容注入电流的极限速率，更在由寄生电感和寄生电容构成的 LCR 谐振网络中充当了不可忽视的内部阻尼元件。当外部驱动电阻被设置得极小以追求极致开关速度时，RG(int)​ 往往成为决定系统是否会陷入欠阻尼发散震荡的最后一道物理防线 。

2. 非平坦米勒平台（Non-flat Miller Plateau）的深层成因与动态影响

在评估传统硅基功率器件（如 Si MOSFET 或 Si IGBT）时，工程界早已习惯于在栅极电荷（QG​）曲线上观察到一个明显且绝对平坦的米勒平台区域。在这个理想化的平坦区域内，驱动器提供的所有栅极电流几乎全部用于充放电米勒电容 Cgd​，而在此期间栅源电压（VGS​）保持严格的恒定。然而，SiC MOSFET 的一个非常独特且常被系统设计师忽视的动态特征是，其米勒平台往往呈现出明显的向上倾斜的“非平坦”状态 。

产生非平坦米勒平台的物理根源，在于 SiC 材料相对较低的沟道跨导（Transconductance, gfs​）。跨导反映了器件在恒流区工作时，漏极电流受栅源电压控制的敏感程度，其物理与数学表达为 gfs​=ΔID​/ΔVGS​ 。从前述参数汇总表中可以清晰看到，即便是承受 67A 连续电流的 650V 器件（B3M040065Z），其典型跨导也仅为区区 10 S 。在开通的动态瞬态中，器件必须经历有源线性工作区。由于 gfs​ 较低，为了支撑起电路中不断上升且往往极高幅值的负载电流 ID​，栅源电压 VGS​ 无法停留在某一个静态的米勒电压值上，而是必须经历一个显著的、动态的上升过程（近似满足关系式 VGS​=Vth​+ID​/gfs​），才能迫使导电沟道充分开启以承载庞大的负载电流 。

由于 VGS​ 在整个米勒电荷转移过程中并非恒定，因此在宏观的栅极电荷曲线上，米勒平台表现出了非平坦的斜坡特征。这种非理想现象对实际的工程设计产生了深远且复杂的涟漪效应。一方面，传统的基于平坦米勒平台的开关损耗计算模型（广泛用于 Si 器件的损耗评估）在评估 SiC MOSFET 时会产生严重的计算偏差，往往会大幅低估开关过渡时间的长度，从而导致散热器设计不足 。另一方面，非平坦的斜坡效应意味着在整个沟道电荷建立或撤出的脆弱阶段，器件内部的电场与载流子分布处于高度动态的失衡状态。此时，不断变化的 VGS​ 无法形成像平坦平台那样对干扰信号的强力“电压吸收”或硬性钳位作用。因此，器件在这个阶段对于外部功率回路反馈回来的寄生扰动极为敏感，极其微小的寄生电感耦合都能引发 VGS​ 的剧烈颤振，使得器件在非平坦的米勒区成为了震荡的绝佳放大器 。

3. 阈值电压的负温度漂移与抗扰度侵蚀

SiC MOSFET 在高温运行环境下的另一个关键弱点，是其相对较低的栅极开启阈值电压（VGS(th)​）以及极其显著的负温度系数特性 。以 BASiC Semiconductor 的系列产品为例，在 25°C 室温标准测试条件下，典型阈值电压一般设定在 2.7 V 左右；然而，当器件持续工作，结温（TJ​）升高至 175°C 的极限工况时，该典型阈值电压会大幅跌落至 1.9 V 。

这种阈值电压随温度深度的依赖性退化，直接且严重地压缩了器件在高温大功率工况下的抗扰度（Noise Margin）。在半桥拓扑中，当下管处于关断状态而上管进行极速开通时，开关节点（Switching Node）产生的极高正向 dv/dt 会通过下管的米勒电容耦合回栅极，产生一个瞬态正向电压尖峰。在室温下，如果这个尖峰达到 2.5 V，器件尚能维持关断；但在 175°C 的满载高温工况下，同样的 2.5 V 尖峰将远超 1.9 V 的实际阈值电压，引发下管的灾难性误导通（False Turn-on）或桥臂直通 。这一材料特性不仅解释了为何许多早期采用传统 0V 关断设计的 SiC 转换器在满载热机时频发炸机事故，也要求系统设计者必须在驱动电源设计与寄生参数 Layout 管控中实施更加严苛的抗串扰和震荡抑制措施，以弥补温度带来的物理裕度损失。

二、 米勒平台震荡的物理拓扑根源与多场耦合演化机制

米勒平台震荡绝非单一的寄生参数过大所致，它是高频开关瞬态激励、空间寄生电磁网络与器件内部非线性本征电容之间复杂的多物理场动态相互作用的必然结果。要制定能够彻底根治该问题的 Layout 与驱动优化策略，必须深入到电路微分方程层面，解构其动态耦合机制。

1. dv/dt 与 di/dt 双重极值激励下的扰动机制

SiC MOSFET 在发挥其宽禁带优势时，开关过渡时间被压缩至惊人的几纳秒到几十纳秒之间。这种极短的换流与换压时间窗口，直接在功率回路中塑造了极大的电压变化率（dv/dt）和电流变化率（di/dt）。这两个极值变化率在含有微小寄生电感（L）和寄生电容（C）的互连网络中，扮演着破坏性极强的宽频扰动源角色 。

di/dt 机制下的电感压降反馈与动态退敏： 在器件的快速开通或关断瞬态中，主功率回路电流 ID​ 的急剧上升或下降会在器件的源极寄生电感（LS​）上产生极高的反电动势。这里提到的 LS​ 包含了器件封装内部源极键合线的电感以及外部 PCB 源极走线的电感。该反电动势的大小严格遵循法拉第电磁感应定律：VLS​=LS​⋅(diD​/dt) 。

在传统的共源极（Common Source）3 引脚封装（如 TO-247-3）中，这段含有 LS​ 的物理路径被主功率回路与栅极驱动回路共同共享。以开通瞬态为例，当漏极电流飞速增加（diD​/dt>0）时，LS​ 上感应出上正下负的电压 VLS​。对于栅极驱动回路而言，这个感应电压直接抵消了驱动芯片施加的有效栅源驱动电压，即真实作用于 MOSFET 裸晶内部栅源的电压被削弱为：VGS(effective)​=Vdrive​−IG​RG​−VLS​。这种本能的负反馈效应虽然在宏观上自动减缓了 di/dt 的进一步攀升，客观上降低了系统在高频换流时的过电压风险，但代价是极大地拖慢了开关动作的进程，导致开关损耗呈现指数级恶化。更为恶劣的是，在系统进入米勒平台期后，若感性负载特性或反并联二极管的反向恢复导致 di/dt 发生高频次抖动或突变，LS​ 上的剧烈感应电压波动会毫无阻挡地直接串入脆弱的内部栅极网络，在米勒电压的基础上激发出剧烈的驱动电压振荡 。这种由 di/dt 主导的震荡，其波形特征通常表现为与主电流的高频纹波高度同步的栅极电压抖动。

dv/dt 机制下的米勒电容位移电流耦合： 不同于 di/dt 对源极电感的激励，dv/dt 的破坏力主要通过电场耦合的方式体现。当器件漏源极电压 VDS​ 在开通阶段急剧下降或在关断阶段陡峭上升时，极高的 dvDS​/dt 会通过器件内部的米勒电容 Cgd​ 强行向栅极节点注入庞大的位移电流。根据电容的微分特性，该瞬态电流大小为：IMiller​=Cgd​⋅(dvDS​/dt) 。

这股由于 dv/dt 被动激发的位移电流无处可去，必须通过包含外部栅极驱动电阻 RG(ext)​、内部栅极电阻 RG(int)​ 以及驱动器自身拉灌阻抗构成的回路流回参考地。这就不可避免地在栅极裸晶端产生了一个不可忽视的瞬态电压偏置：Vspike​=IMiller​⋅(RG(ext)​+RG(int)​+Rdriver​) 。当处于关断期间，dvDS​/dt 为正极性，注入的电流从漏极流向栅极，在驱动回路上产生正向电压尖峰；若该尖峰电压的绝对幅值越过了高温下严重衰减的阈值电压（如 1.9 V），器件沟道将部分或完全导通，引发短路。更为复杂的是，由于实际功率母线中必然存在寄生电感，导致 VDS​ 自身在关断瞬间也会发生 LCR 欠阻尼高频振荡。这种 VDS​ 上的高频电压震荡包含了极其丰富的高频 dv/dt 成分，这些高频分量被非线性的 Cgd​ 不断微分、耦合、放大，最终在米勒平台区域形成持续的、自激发散的剧烈高频栅极震荡（Ringing） 。这种震荡不仅劣化了开关特性，其向外辐射的高频电磁波极易干扰控制板的数字逻辑信号。

2. 栅极 LCR 寄生谐振腔的理论建模与阻尼特性分析

为了科学、定量地提出抑制策略，我们必须从频域分析的角度，将栅极驱动回路抽象并等效建模为一个典型的二阶 LCR 串联谐振电路网络。在这个等效网络中，储能元件包括栅极总寄生电感（LG​，涵盖了驱动器 PCB 走线电感、过孔电感以及器件封装的内部引线电感）和等效输入电容（在非米勒区近似为 Ciss​）；而耗能元件则是总栅极电阻（RG​=RG(ext)​+RG(int)​+Rdriver​） 。

根据经典线性控制理论与电路分析，该二阶系统的动态响应特性由两个核心参数决定：固有谐振频率 ωn​ 与无阻尼比 ζ。其数学表达式为：

ωn​=LG​⋅Ciss​​1​

ζ=2RG​​LG​Ciss​​​

这一优美的数学模型，残酷地揭示了工程设计中面临的深层困境。为了抑制米勒平台区域可能被激发的各类高频振荡，保证系统处于稳定状态，系统设计者必须竭力使该谐振腔的阻尼比 ζ≥1（即使系统处于临界阻尼或过阻尼状态） 。然而，仔细审视阻尼比的表达式可知，如果在前期的 PCB Layout 设计中不够严谨，导致寄生电感 LG​ 偏大，那么为了维持足够大的 ζ 值，设计者唯一的补救手段就是大幅增加外部驱动电阻 RG(ext)​ 。

但是，增加 RG​ 会引发一系列严重的负面连锁反应。首先，更大的电阻限制了瞬态驱动电流的大小，直接延长了栅极电容的充放电时间，导致器件开关速度大幅下降，丧失了 SiC MOSFET 高速开关的核心价值，开关损耗（Eon​/Eoff​）将呈几何级数急剧上升。其次，如上一节所述，更大的 RG​ 会直接导致米勒位移电流（IMiller​）在栅极回路上建立的电压尖峰（Vspike​=IMiller​⋅RG​）成比例地同步扩大，从而极其危险地增加了器件发生误导通的概率 。

反之，如果设计者为了追求极致的高频效率和最低的损耗，盲目地减小驱动电阻 RG​，在 LG​ 较大的劣质 PCB Layout 系统中，整个驱动网络将处于严重的欠阻尼状态（ζ≪1）。在这个具有极高品质因数（Q值）的 LCR 谐振腔中，任何由于开关动作带来的微小 dv/dt 或 di/dt 阶跃信号，都会激发出巨大且难以衰减的高频振荡波形。这些震荡不仅会加剧器件的电压和电流应力，还会直接导致传导与辐射 EMI 严重超标 。

这种在“抑制振荡（要求大阻尼）”与“降低损耗（要求低阻抗）”之间的零和博弈，明确指出了唯一能够打破物理限制、实现系统全面优化的路径：必须抛弃修修补补的思路，直接从物理封装架构的革新和 PCB Layout 的立体空间布局入手，从源头上将寄生电感（尤其是 LG​ 和功率主回路电感 Lloop​）压缩至物理极限。

3. 桥臂拓扑中的串扰（Crosstalk）效应：震荡的系统级放大

在实际的工业应用中，无论是太阳能逆变器、电动汽车牵引电机驱动还是高频储能 DC/DC 变换器，SiC MOSFET 绝大多数都以半桥（Half-Bridge）或全桥桥臂拓扑的形式成对运行。在这种对称的功率架构下，局部的米勒平台震荡会通过负载节点演化为更具破坏性的全局串扰（Crosstalk）问题 。

正向串扰与直通风险： 当半桥拓扑中的上管（High-Side Switch）接收到指令执行快速开通动作时，半桥中点（即开关节点 Switching Node）的电位会被极其迅猛地拉升至母线电压。这一过程在下管（Low-Side Switch，此时应当处于稳定的关断状态）的两端施加了极高的正向 dv/dt 。这个剧烈的电压跃变通过下管内部的米勒电容 Cgd​ 产生正向位移电流注入下管栅极。如果此时下管的驱动回路阻抗未能有效控制，或者负偏压深度不够，正向尖峰电压（Positive Crosstalk Voltage）便会势如破竹地冲破器件的阈值电压。下管一旦发生寄生导通，母线电源将直接通过同时导通的上下管短路，产生灾难性的直通电流（Shoot-through current）。这种短路不仅会产生极高的瞬态热耗散，直通电流被强行切断时还会引发更加狂暴的次生震荡，数次循环后极易造成模块的彻底炸毁 。

负向串扰与栅氧层疲劳损伤： 反之，当上管执行快速关断动作，或者下管自身开通导致开关节点电位骤降时，下管同样会承受极高的负向 dv/dt。此时，位移电流的方向反转，从栅极回路抽取电荷，在下管的栅极节点产生深度的负向电压尖峰（Negative Crosstalk Voltage） 。由于半导体物理特性的限制，SiC MOSFET 的栅极氧化层（Gate Oxide）对于负偏压的安全工作区（通常绝对最大额定值在 -10 V 左右）比传统的硅基器件更为敏感且脆弱。如果在 -4V 或 -5V 的常态负偏压基础之上，叠加了深达数伏特的负向串扰震荡尖峰，栅极电压的瞬态低谷将极易刺穿安全底线。长期的过度负向串扰震荡虽然不会立刻引起肉眼可见的炸机，但会导致不可逆的栅极氧化层陷阱电荷累积与疲劳老化，最终表现为器件阈值电压的漂移与长期可靠性的突然崩溃 。这就要求系统不仅要在正方向具有极高的抗扰度，同时在负方向需要设计坚如磐石的低阻抗电压钳位回路。

三、 封装架构演进对寄生电感的物理层解耦：Kelvin Source 技术的绝对优势

如前所述，共源极寄生电感 LCS​ 所产生的负反馈机制，不仅严重拖慢了器件的开关速度，更是诱发 di/dt 相关驱动震荡的元凶。传统的 TO-247-3（3引脚）通孔封装最初是为低速、大电流、慢边缘的 Si IGBT 时代量身定制的。在这种封装内部架构中，器件的源极（Source）不仅承载了成百上千安培的宽频主功率电流，其内部粗壮的引线键合（Bonding wire）同时还不得不充当微弱的栅极驱动控制信号的返回路径 。对于开关速度高达上百 V/ns 的 SiC MOSFET 而言，TO-247-3 封装已不可避免地成为制约其高频特性的物理“瓶颈”。

为了从本征结构上剥离共源电感的负面交联效应，半导体业界通过技术迭代，广泛推出了带开尔文源极（Kelvin Source）的 4 引脚独立封装技术。在 BASiC Semiconductor 提供的高性能产品谱系中，无论是 750V 还是 1200V 的旗舰器件，包括 B3M010C075Z (采用标准 TO-247-4 封装)、B3M020120ZN (采用 TO-247-4NL 无缺口封装)、B3M035120ZL (采用长引脚 TO-247-4L 封装) 以及应对极大电流的 B3M006C120Y (采用大面积 TO-247PLUS-4 封装)，均无一例外地标配了这一革命性的封装架构 。

1. Kelvin Source 的解耦机制与电路重构

Kelvin Source 封装的核心创新在于引入了一个物理上独立的第四引脚（Pin 3），该引脚在芯片封装内部直接、单独地键合到 MOSFET 裸晶（Die）的源极金属化层上，避开了承载主电流的键合线 。在实际的 PCB 应用布局中，栅极驱动回路的参考地专门且唯一地连接至 Kelvin Source 引脚；而主功率回路的沉重回流路径则通过粗壮的大电流 Power Source 引脚（Pin 2）连接 。

通过这种三维物理层面的空间隔离，主功率回路在极速开关时产生的惊人 di/dt，虽然依然会在 Power Source 引脚的内部电感上产生高幅值的反电动势，但这一剧烈的感应电压波动被彻底地阻挡在敏感的栅极驱动回路之外 。驱动芯片此时“看到”和检测到的反馈电压，近乎完美地等同于裸晶内部真实的栅源电压。这种共源极电感的物理剥离，彻底解除了开关瞬态中恼人的自我限速机制（Negative Feedback），使得 SiC 器件的电压和电流终于能够以其半导体物理机制允许的极限速度进行切换，从而将开关损耗压缩至极致。

2. Kelvin Source 对震荡抑制的“双刃剑”效应

采用 Kelvin Source 架构无疑为变换器带来了开关速度的飞跃和开关损耗（Eon​,Eoff​）的大幅骤降，是实现极高功率密度的核心前提 。然而，物理定律决定了没有免费的午餐，犹如硬币的两面，开关速度的彻底释放直接导致了电路中的 dv/dt 与 di/dt 进入了一个更为极致、甚至略显危险的频域区间 。

在彻底去除了共源电感 LCS​ 提供的天然负反馈阻尼之后，SiC MOSFET 开关瞬态过程中的过冲电压（Voltage Overshoot）和高频震荡倾向，就完全暴露并由外部 PCB 功率回路的杂散电感（Lloop​）来决定。如果在系统升级引入 TO-247-4 封装时，未能同步对旧有的 PCB 拓扑进行深度的 Layout 重构优化，更加陡峭和迅猛的开关边沿将会无情地激发比使用传统 TO-247-3 更加狂暴和持久的高频谐振 。因此，可以说 Kelvin Source 技术的应用，本质上是将系统电磁稳定性能的最终控制权，从固化的器件封装内部，彻底移交到了应用工程师的 PCB Layout 桌面。这就对下一阶段的高频布线工艺与三维结构设计提出了极度苛刻、不容妥协的电磁场要求。

四、 抑制高频震荡的 PCB Layout 全局优化准则与拓扑策略

针对 SiC MOSFET 取消共源极负反馈后呈现出的极具攻击性的瞬态特征，PCB Layout 的核心哲学必须从传统的“连通导电”升维到基于麦克斯韦方程组的“寄生电感最小化”与“电磁场空间对消”。基于多维度的电磁兼容（EMC）考量与高频射频传输线理论，以下多层次优化准则是构筑坚固硬件、在物理层面上抑制米勒平台震荡的绝对基石。

1. 功率主回路（Power Loop）的三维低电感布线与拓扑压缩

功率回路（其拓扑闭环包括直流母线去耦电容、高边开关器件、低边开关器件以及返回母线网络）构成了高频转换器中面积最大、能量吞吐最为猛烈的高频换流环路。其总寄生电感 Lloop​ 是诱发开关节点 VDS​ 过电压尖峰（其幅值满足 Vspike​=VDC​+Lloop​⋅di/dt）并在关断期间激发 LCR 寄生震荡的罪魁祸首 。若不控制 Lloop​，再完美的栅极驱动也无法挽救震荡的发生。

层叠平面布线与磁通对消（Magnetic Flux Cancellation）： 在多层厚铜 PCB 的设计中，传统的平面并行走线（Side-by-side Routing）或宽梳状布线已完全无法满足 SiC 器件的低杂散电感需求。经大量工程验证，最优的拓扑策略是采用立体层叠对消布线技术（Overlapping Power Planes） 。在层叠结构中，应当将携带高频纹波电流的直流母线正极（DC+）和负极（DC-）精准分配在极其紧邻的两个 PCB 内层（例如 Layer 2 和 Layer 3），并确保这这两层大面积的覆铜平面在三维空间投影上完全上下重叠 。

由于重叠平面的间距极短（取决于绝缘半固化片 Prepreg 的厚度），当高频瞬态电流在换流期间分别沿 DC+ 层和 DC- 层中以绝对大小相等、方向相反的方式流过时，根据安培环路定理与比奥-萨伐尔定律，这两股反向电流在板层之间产生的空间磁场矢量会发生深度的物理相互抵消（Cancellation）。层间介质层越薄，磁场耦合对消的紧密程度越高，其宏观表现便是功率回路的等效杂散电感被断崖式降低至个位数纳亨（nH）甚至更低的理论极限级别 。这种依靠空间磁场对消的布局，是抑制高频震荡最本源、最有效的手段。

去耦电容（Decoupling Capacitor）的极致贴近与过孔策略： 除了缩减母线平面的电感，高频瞬态能量的极速吞吐完全依赖于高频去耦电容的瞬态响应速度。必须将具备极低等效串联电感（ESL）和等效串联电阻（ESR）的高频陶瓷贴片电容（如 C0G、X7R 材质的 MLCC）放置在距离 SiC MOSFET 漏极和源极管脚极其贴近的三维物理位置 。

在布线与过孔的细节安排上，严禁在去耦电容的表层焊盘与大电流器件管脚之间引入任何细长或弯曲的引线走线。符合高频规范的做法是，将多个低感过孔群（Via matrix）直接布置在紧挨着去耦电容焊盘的内侧，并通过极其宽阔的表层铺铜面进行零距离直连汇流 。这种极致紧凑的布局结构，成功地将 SiC MOSFET 极速开关产生的高频 di/dt 交变电流回路，严格限制在器件与紧邻去耦电容构成的一个微小、局部的立体网络之中，从而极其有效地切断了外部冗长的直流主母线电感参与高频 LCR 振荡的可能性。

2. 栅极驱动控制回路（Gate Loop）的深度隔离与抗扰布线

栅极驱动回路的阻抗与寄生电感大小，不仅直接决定了控制器驱动指令的执行延迟，更是决定整个系统在米勒平台期间是否具备足够阻尼来压制局部震荡的敏感控制节点。如前文二阶数学模型推导所示，栅极寄生电感 LG​ 每增加一点，为了维持系统不至于陷入发散性欠阻尼震荡，所被迫增加的外部阻尼电阻 RG​ 及其连带产生的高昂开关热损耗，将呈现出极为恶劣的非线性上升趋势。

空间零重叠隔离与电磁正交解耦（Orthogonal Decoupling）： 在 PCB 的叠层规划中，必须确保敏感的栅极驱动信号层及其专用的参考地平面，与高能量的功率主回路（尤其是开关频繁跳变的 Switching Node 半桥中点平面）保持最严格的三维空间物理隔离。必须坚决杜绝驱动线路平面与高压高频功率平面在 Z 轴方向上发生任何形式的上下重叠投影 。重叠带来的层间寄生电容不仅会将功率回路的共模噪声（Common-mode noise）大量耦合灌入栅极系统，更会导致剧烈变动的强功率开关电场在柔弱的栅极闭环回路中感应出足以致命的交变震荡电流。

在横向 XY 平面的走线规划上，应让两条互相伴行的栅极控制线与 Kelvin Source 返回线尽量远离任何产生高 dv/dt 的裸露大铜皮边缘区域；如果在受限的 PCB 空间内，脆弱的驱动小信号线路不得不跨越横跨大电流功率线，则必须在跨越点确保两者的走线角度呈现绝对的 90 度空间正交（Perpendicular crossing）。这种正交跨越的几何结构能够依据电磁感应原理，将两者之间的互感磁链耦合（Magnetic flux linkage）在物理层面降至最低，极大削弱了电磁能量的相互渗透 。

Kelvin Source 专用返回回路的绝对对称性与环流阻断： 为了尽量缩减栅极回路的包围面积从而降低 LG​，驱动器 IC 芯片及其周边的去耦电容应当直接布置在器件栅极引脚与 Kelvin Source 引脚的“后脑勺”位置，并保持栅极出线与 Kelvin Source 返回线在同一个布线层内紧密平行、等距伴行。这种布线方式在电磁学上等效于构建了一组微型的双绞线结构，能够使驱动进出电流产生的微弱磁场自我对消，最大限度地压缩了对外吸收噪声磁场的有效接收天线面积 。

在大功率（如百千瓦级以上的牵引逆变器）应用中，单颗分立器件的载流能力往往捉襟见肘，工程师经常需要将多颗单管 SiC MOSFET 进行并联操作（例如，BASiC Semiconductor 推出的 Pcore™2 系列汽车级模块，内部就采用了大规模的多芯片并联组合技术来扩流 ）。此时，多个栅极和 Kelvin Source 走线的几何绝对对称性（Absolute Symmetrical Routing）就超越了简单的低电感要求，成为了决定整个功率模块“生与死”的关键要素。

并联系统的驱动隔离器与推挽芯片必须放置在由所有并联 MOSFET 构成的物理阵列的几何绝对对称中心。PCB 布线必须采用严格的星型（Star-connection）或树状拓扑，确保每一个微小的并联支路，从驱动器输出端到对应 MOSFET 的栅极引脚，其覆铜长度、宽度、阻抗以及杂散电感保持极端的机械一致性 。一旦存在布线的不对称，导致杂散电感发生微小的失配，并联器件在极速开启或关断时就会产生纳秒级的开关延迟时间差。在巨大的母线电压与电流基数下，这个微小的时间差足以在最先或最后动作的 MOSFET 之间，激发出极其狂暴且难以自衰减的差模循环电流震荡（Differential-mode inter-module oscillation），并最终将器件烧毁 。

此外，值得特别警惕的是，尽管这些并联芯片的 Kelvin Source 引脚在逻辑电平上都作为栅极驱动的零电位参考地，但严禁在 PCB 布线中途为了贪图方便，将多个并联芯片的 Kelvin Source 引脚直接在功率器件端通过大面积敷铜短接后，再共用一根粗导线引回驱动地。这种错误的共地方式会导致各个并联支路上因 di/dt 差异产生的微小源极电位差相互串扰，使得大功率电流通过低阻抗的 Kelvin 回路发生非法倒灌。正确的工程实践是：必须为每一个并联的 MOSFET 引脚处单独串联一颗极小阻值（通常为数欧姆级别）的源极返回阻尼电阻（Source return resistor），然后再将所有带电阻的返回线路以星型方式汇聚于驱动器的参考地节点，以此来有效增加寄生环路的阻抗，强力阻断并联器件间的破坏性环流 。

五、 驱动电路层面的主动震荡抑制与高频钳位管控技术

尽管实施了极其严苛、追求物理极限的 PCB Layout 优化，但在高功率密度的恶劣电气环境中，单纯依靠被动的寄生参数削减往往难以应对全工况下的极限扰动。为了确保 SiC MOSFET 在极其脆弱的米勒平台区域以及整个高频换流瞬态内实现绝对的可靠与稳定，驱动电路的架构设计必须从传统的被动开关控制，升级为部署一套智能、复合的主动抑制与钳位防御策略。

1. 宽裕度负压偏置关断（Negative Gate Bias Turn-off）的刚性防御

面对 SiC MOSFET 在高温环境下由于负温度系数效应导致极度退化、低至 1.9V 的脆弱开启阈值电压（以 BASiC 器件为例），以及在半桥拓扑中由高速关断的对管所强行通过米勒电容 Cgd​ 灌入的巨大正向串扰位移电流尖峰，传统的依靠 0V 关断电平的驱动设计已彻底失效，无法提供足够的抗扰安全裕度 。在商业化的重型驱动器中，采用可靠且稳压的负向偏置关断技术（通常将关断电平设定在 -4 V 至 -5 V 区间），已成为抵御米勒平台寄生误导通的必要、第一道刚性物理防线 。

在极端的开关瞬态中，即便极高的 dv/dt 冲击通过非线性米勒电容注入，并在外部关断电阻上激发出高达 5V 的瞬间电压扰动脉冲，只要这个扰动脉冲是叠加在一个坚实的 -5V 负偏压基准电平之上，那么实际穿透到达芯片裸晶内部、作用于真实栅源节点的绝对峰值电压也仅仅是提升到 0V 左右。这个电压水平依旧远远低于即便在 175°C 极限高温下也能维持的 1.9V 的危险导通阈值 。这种通过主动拉低基准电平的方式，在不牺牲任何关断速度的前提下，以“硬抗”的粗暴方式直接从数学电平上粉碎了器件发生误导通的物理先决条件。

然而，负偏压的应用绝非越低越好。系统设计者必须极其谨慎地控制负压的深度。如果长期施加过度深沉的负偏压（例如超出器件数据手册中规定的 VGSmax​ 极限，即低于 -10V ），其强大的负向电场应力将诱发严重的栅极氧化层陷阱电荷捕获效应（Trapped charges effect），导致器件阈值电压的永久性漂移与提前老化失效 。因此，兼顾了强大抗扰能力与器件长期绝缘寿命的 -4V 至 -5V 偏置区间，被广泛证明是业界工程实践中最优的平衡点选项 。

2. 有源米勒钳位技术（Active Miller Clamp, AMC）的动态短路旁路

如果说施加负偏压是为了抬高干扰信号引发灾难的门槛，那么有源米勒钳位（AMC）技术则是运用半导体开关的高速动态介入，通过在瞬态实时重构电路网络拓扑，从而釜底抽薪、彻底瓦解可能形成串扰的震荡闭环 。在 BASiC Semiconductor 构建的先进碳化硅驱动生态体系中，例如专门配套开发的 BTD25350 系列高性能双通道隔离驱动 IC 芯片，就已经在硬件底层内部硬连接了专用的副边米勒钳位功能引脚 。

AMC 机制的工作原理与极限布局协同： AMC 技术的核心，在于在驱动芯片内部集成一个专用的、具有极大通流能力和极低导通内阻的下拉开关通道（通常由一颗大功率的内置 N 沟道 MOSFET 担任）。在主回路 SiC MOSFET 执行由开到关的降压关断瞬态时，驱动器内部的超高速模拟比较逻辑会实时、连续地监控被驱器件的实际门极电压。一旦检测到 VGS​ 电压下降穿过并低于一个预设的绝对安全阈值（例如 2V，这个数值表明主功率器件的主沟道已经完全捏断，进入了关断态的末期真空区），驱动器便会立刻发出指令，毫无保留地将这个内置的 AMC 下拉开关强行导通 。

此时，这个被激活的 AMC 开关在 SiC MOSFET 裸晶的栅极引脚和驱动电路的负压电源（或系统地）之间，建立了一条畅通无阻、呈短路状态的极低阻抗旁路支路。在物理结构上，这条由 AMC 建立的新支路直接绕过了原有回路中阻值较大、用以控制下降沿速度的常规关断电阻 RGoff​ 。随后，当半桥系统中的对侧桥臂器件忽然暴力导通，导致开关节点电位瞬间飙升、出现极高的正向 dv/dt 阶跃时，由下管 Cgd​ 强力耦合过来的所有大电流位移电荷，将犹如洪水决堤一般，全部倾泻、旁路进这条毫无阻碍的 AMC 钳位支路中。由于这条支路阻抗极低，庞大的突发位移电流根本无法在此产生具有足够幅值的欧姆压降，因此也就彻底丧失了在栅极节点上建立起能够引发震荡和正向串扰电压峰值的能力 。

然而，为了使 AMC 的动态短路功能发挥出最大的斩波效能，Layout 工程师面临着极为严酷的高频走线挑战：驱动芯片的 AMC 专用引脚，到 SiC MOSFET 栅极引脚之间的 PCB 覆铜走线路径，必须被压缩到物理允许的极限短距（业界通常建议的绝对长度应远小于 20 mm）。在这段极其敏感的旁路中，应大量铺设粗壮的铜皮，并绝对禁止打设任何增加寄生电感的过孔（Vias） 。因为如果 AMC 钳位回路自身由于走线过长而累积了哪怕几纳亨的寄生电感，在高频 dv/dt 突发时刻，电感的高频阻抗特性（Z=2πfL）将瞬间呈指数级阻碍吸收电流的流入，使得原本设计的极低阻抗旁路形同虚设，最终宣告米勒钳位防御的彻底失败。

3. 不对称栅极阻抗网络与精密波形阻尼整定

在那些受限于成本或空间，无法部署带有 AMC 高级功能芯片的常规硬开关拓扑中，精准分离并独立整定导通与关断栅极电阻网络（采用完全独立的 RGon​ 和 RGoff​ 支路配合反并联肖特基二极管）是调节驱动谐振阻尼、兼顾速度与稳定的唯一核心干预手段 。

针对 SiC 材料的高频特性，为了充分释放其本征优势、极大地降低开通瞬间的交叉损耗，同时强力克服由前文所述的低跨导（gfs​）造成的非平坦米勒平台对电压上升的迟滞阻力，系统通常需要采用数值非常小（通常在几欧姆内）的 RGon​。低阻值的 RGon​ 允许驱动器在开通的瞬间向米勒电容网络注入极其凶猛的瞬态峰值电流（通常要求驱动器具有高达数安培甚至十几安培的瞬间输出能力），以最快的速度冲破米勒平台的泥沼 。

然而，在器件的关断阶段，逻辑则完全相反。为了坚决避免由于过快的关断带来过高的关断电流下降率（−di/dt），从而在不可消除的功率主回路寄生电感上激发出可能击穿器件耐压极限的致命电压过冲（Voltage Overshoot）；同时为了通过增加闭环电阻的方法，有效地把整个 LCR 谐振网络强制拉回到安全的高阻尼抑制状态，以彻底消灭米勒平台后期的欠阻尼自激震荡，工程师应当而且必须选择一个相较于 RGon​ 大得多的电阻数值作为 RGoff​ 。通过配置这种精密的非对称阻抗网络，系统能够在降低开通损耗与强力压制关断过压及震荡之间，寻找到一个经过反复权衡的最佳工程解。

不仅如此，随着控制理论向数字化、精细化发展，业界更前沿的智能主动驱动策略（Active Gate Drive, AGD）甚至引入了基于 FPGA 或高速比较器的动态阻抗在线调整技术。这种高级架构能够在电压或电流急剧变化的极短暂米勒平台区间，瞬间通过高速电子开关在驱动网络中串入高数值的瞬态阻尼电阻，强行增加系统的耗散阻尼、大幅柔化过激的 dv/dt 和 di/dt 斜率；而在安全度过震荡高发敏感区、脱离米勒平台之后，立即切换回极低阻抗通道以实现电荷的快速清空，从而杜绝开关延迟的整体增加 。此类动态调节技术配合超精密的信号探测回路，使得高级驱动器能够在丝毫不影响宏观整体开关宏观速度的同时，犹如一把精密的外科手术刀，毫厘不差地剔除掉开关波形中那些带来灾难的震荡包络与高频毛刺 。

六、 结论与高频应用工程建议

SiC MOSFET 以其卓越的材料物理特性，将现代电力电子变换器的开关频率极限与能量转换效率推向了未曾设想的崭新高度。然而，其与生俱来的极高 di/dt 与 dv/dt 的超高频瞬态电磁冲击，衍生出了深层次、极具破坏性的电磁共振与系统稳定性挑战。本报告的研究与剖析明确指出，米勒平台的严重高频震荡绝非 SiC 器件本身的先天性制造缺陷，而是器件在追求极致开关能力的过程中，其高频宽带能量与外部相对迟滞、感性偏重的寄生电气网络之间发生严重阻抗不匹配所产生的剧烈电磁摩擦。

要彻底驯服这些狂暴的瞬态现象，解决震荡与串扰危机，绝不可仅仅依赖驱动电阻的盲目调整或单一维度的简单修补，而是必须从底层物理出发，构建贯穿物理封装、空间结构布板以及动态智能驱动的三维复合防御体系：

物理封装层面的彻底解耦： 在进行大功率和高频变换器的器件选型时，必须优先甚至强制拥抱带有 Kelvin Source 独立引脚的高级封装（如 TO-247-4NL、TO-247PLUS-4）。通过在器件内部将功率大电流回路与敏感的门极控制回路在物理上进行切割，彻底斩断共源极寄生电感（LCS​）所引发的致命负反馈链条，这是消除本征谐振、释放 SiC MOSFET 全部高速潜力的绝对基础。

拓扑结构与 Layout 层面的空间压制： 硬件架构层面的设计必须彻底颠覆传统的布线习惯。采用基于 PCB 多层板内部紧邻层叠平面的磁通空间对消技术，辅以去耦电容零距离、零连线的贴片布置策略，是大幅压缩外部主回路杂散电感、遏制外部高频谐振腔 Q 值的唯一出路。同时，驱动线必须遵守空间零重叠、电磁正交隔离，以及在多管并联时的绝对几何对称布线准则，以杜绝传导型串扰与破坏性的差模环流震荡。

控制与驱动执行层面的主动钳位： 驱动器必须升级为具备高抗扰度的主动防御节点。通过施加 -4V 至 -5V 的深沉负偏压，为因高温而严重退化的阈值电压重新注入坚实的静态安全裕度。同时，结合超短物理路径的高频 Active Miller Clamp (AMC) 技术，在危急时刻进行强效的动态电荷短路泄放，并辅以精确计算的非对称驱动电阻网络，共同构筑拦截瞬态串扰与抑制米勒高频震荡的终极防线。

只有在深刻洞察 SiC 半导体材料非线性本征特性与复杂 LCR 寄生网络耦合机制的基础上，将器件参数模型、高频电磁场布线理论以及主动驱动控制算法进行深度融合与系统级统筹，工程师方能真正跨越技术鸿沟，彻底激发第三代宽禁带半导体在新能源汽车、超充网络与未来智能电网等核心电力转换系统中的无限潜能与极致可靠性。
