从家居到工业

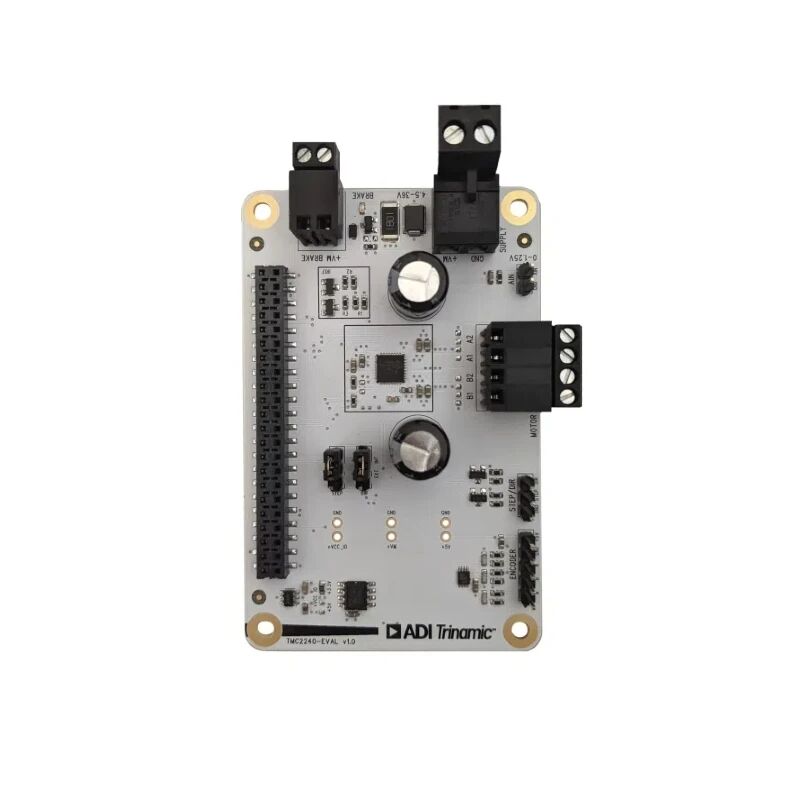

TMC2240-EVAL 静音驱动太实用
步进电机驱动方案怎么选？既要稳定可靠，又要适配灵活，还得调试便捷？TMC2240-EVAL 评估板或许能精准匹配你的需求 —— 兼容 TRINAMIC 评估板系统，也可独立运行，不管是项目前期测试还是后期适配，都能高效助力。
核心参数
| 参数名称 | 具体规格 |
| 适用电机类型 | 双相步进电机 |
| 最大线圈电流 | 2.0A RMS（3.0A 峰值） |
| 供电电压范围 | 4.5-36V DC |
| 通信接口 | SPI、Single Wire UART、Step/Dir 接口 |
| 微步调节范围 | 1-256 微步 |
| 核心功能 | StealthChop2 静音 PWM 模式、StallGuard4 无传感器负载检测、CoolStep 节能模式 |
| 拓展接口 | 增量编码器接口、外部模拟信号（AIN）输入接口 |
选型和使用实操贴士
电机匹配：优先选择线圈电流≤2.0A RMS、适配电压 4.5-36V DC 的步进电机，确保驱动效果最优；
接口配置：独立使用时，可通过 EEPROM 附近的焊接选项切换 3.3V/5V VIO 电压，切勿同时桥接两种电压，避免损坏电压调节器；
调试技巧：搭配 TMCL-IDE 软件可实现速度模式、位置模式控制，调试前需配置运行和保持电流；使用速度 / 位置图形工具时，关闭寄存器浏览器可提升数据可视化精度；
安全注意：接线时避免 I/O 线与电机线捆绑，严禁带电插拔电机，启动前确保电源处于关闭状态，不超过额定供电电压。
TMC2240-EVAL 还支持 ADC 工具监测温度、供电电压等关键数据，搭配 StallGuard4 与 CoolStep tuning 功能，可根据实际需求优化负载检测精度和节能效果，大幅降低项目调试成本
应用领域
TMC2240-EVAL 的兼容性和稳定性，让它在多个领域都能发挥作用：
3D 打印&印刷设备：微步精度高，静音运行不打扰，负载检测功能避免设备卡滞，保障连续作业；
办公&家居自动化：适配 POS 机、智能窗帘、小型自动化组件，小体积设计节省安装空间；
工业&安防领域：纺织缝纫机、CCTV 监控云台、天线定位装置中，稳定动力输出 + 精准控制，提升设备耐用性；
金融&暖通设备：ATM 机、现金回收机、HVAC 系统里，宽电压范围适配不同供电环境，负载保护功能减少故障。
TMC2240-EVAL 评估板搭配 TMCL-IDE 软件，还能实现 ADC 工具监测温度、供电电压等关键数据，让调试过程更直观高效。若你在 TMC2240-EVAL 的选型适配、技术参数确认或批量采购方面有需求，欢迎随时联系咨询！
