选型不踩坑，适配多场景超省心

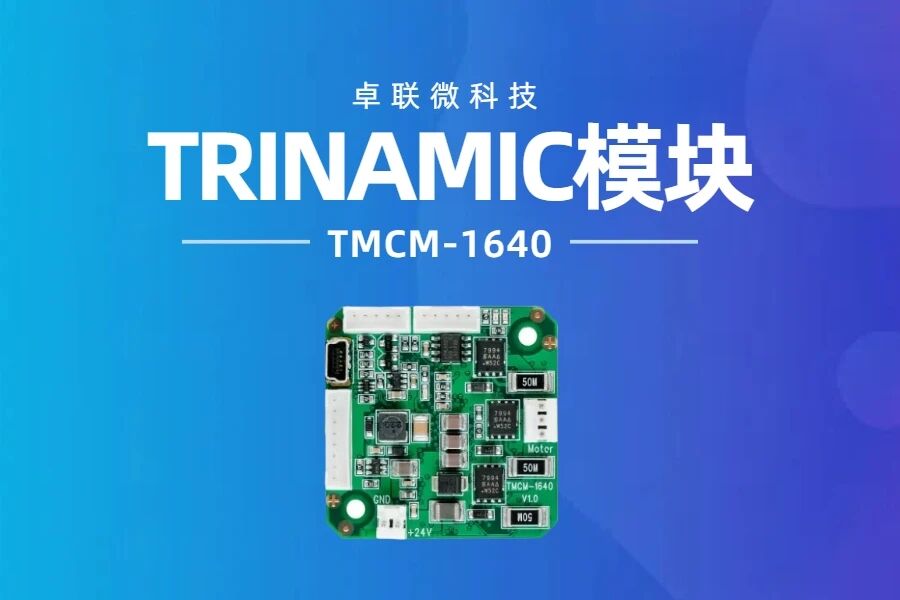

TMCM-1640：紧凑型 BLDC 驱动模块
在 BLDC 电机控制项目中，“小巧不占地、性能够稳定、接口能适配” 是工程师选型时的核心诉求。今天要推荐的这款单轴 BLDC 控制器 / 驱动二合一模块，就精准踩中这些需求点，凭借紧凑设计与扎实配置，成为空间受限场景的优选方案
紧凑设计，空间受限场景福音
TMCM-1640的“小身材”藏着大巧思 ——42x42x15mm尺寸，专为 42mm 法兰（NEMA17）BLDC 电机量身打造，通过两个 M3 螺丝即可直接固定在电机背面，形成 “电机 + 驱动” 一体化结构。这种设计不仅大幅简化设备布局，缩短布线距离，减少信号干扰和接线故障，还能最大程度节省安装空间：无对接连接器时元器件最大高度仅 10mm，下方突出 PCB 高度约 3mm，集成时几乎不增加设备整体体积负担。无论是桌面级自动化工作站、小型医疗检测仪器，还是智能门锁等空间紧张的产品，它都能轻松适配，无需额外设计安装支架。
核心参数
| 参数名称 | 具体规格 |
| 供电电压 | 9V-28.5V DC（额定 24V DC） |
| 最大线圈电流 | 5A RMS（可编程） |
| 模块尺寸 | 42x42x15mm |
| 核心配置 | ARM Cortex-M3 32 位微控制器 + TMC603A 3 相预驱动器 |
| 通信接口 | mini-USB（12Mbit/s）、RS485 |
| 反馈支持 | 霍尔传感器、增量编码器（5V TTL / 开集电极信号） |
| 通用 I/O | 3 路输入（2 路数字 5V/24V、1 路模拟 0-10V）、1 路开漏输出（100mA max） |
| 指令存储 | 2048 条非易失性 TMCL指令 |
接口丰富 + 开发省心
接口覆盖全需求：双通信接口适配调试与工业部署，反馈接口自带 5V 供电（100mA max），无需额外供电；各接口对接型号明确，接线不易出错。软件支持独立 / 远程控制，配套 PC 端开发工具，预定义指令简化编程，本地完成敏感运算，固件可更新，维护便捷。供电需注意：无反接保护，高压场景建议用稳压电源 + 2200µF 以上滤波电容。
如有型号确认、选型咨询或技术对接需求，欢迎联系我们！卓联微专注于提供适配的电机控制解决方案，无论是TMCM-1640的细节参数，还是场景化方案设计，都将为您提供专业支持，助力项目高效推进～
