在现代电气系统中，浪涌保护器（Surge Protective Device, SPD）是防范雷击和瞬态过电压的关键设备。然而，SPD在使用过程中可能因老化、过载或故障而失效，导致短路或火灾隐患。为此，中国国家标准（如GB/T 18802.1和GB 50057）明确要求在浪涌保护器前端必须加装后备保护器（Surge Circuit Breaker, SCB），以形成安全回路。这种后备保护器能有效隔离故障SPD，确保系统安全运行。传统熔断器往往因分断能力与SPD不匹配而无法有效应对大雷电流冲击，而专用SCB如地凯防雷系列产品，则通过优化设计实现了高耐受性和快速分断功能。
地凯科技T1、T2和T3级后备保护器的区别
浪涌保护器的分类通常基于IEC 61643-11标准分为I级（T1）、II级（T2）和III级（T3），相应地，后备保护器也需与之匹配，以确保整个防雷系统的协调性。后备保护器本质上是串联在SPD前端的过电流保护装置，其级别划分主要取决于耐受雷电流冲击能力、分断特性以及应用场景。以下是三者的主要区别：
T1级后备保护器（I级保护）：
特性：适用于高能量雷击环境，耐受冲击电流（Iimp）通常在30kA（10/350μs波形）以上，甚至可达160kA或更高。分断能力强，能承受极高的瞬态电流而不误动作，同时在SPD故障时快速切断工频续流（通常在毫秒级）。
适用场景：主要用于建筑物总进线端或雷击风险高的区域，如LPZ0A到LPZ0B的过渡区（Lightning Protection Zone）。它强调对直接雷击的防护，最大放电电流（Imax）可达100kA以上。
优势与局限：高耐受性确保SPD在极端条件下正常工作，但成本较高，体积较大，不适合精细设备保护。

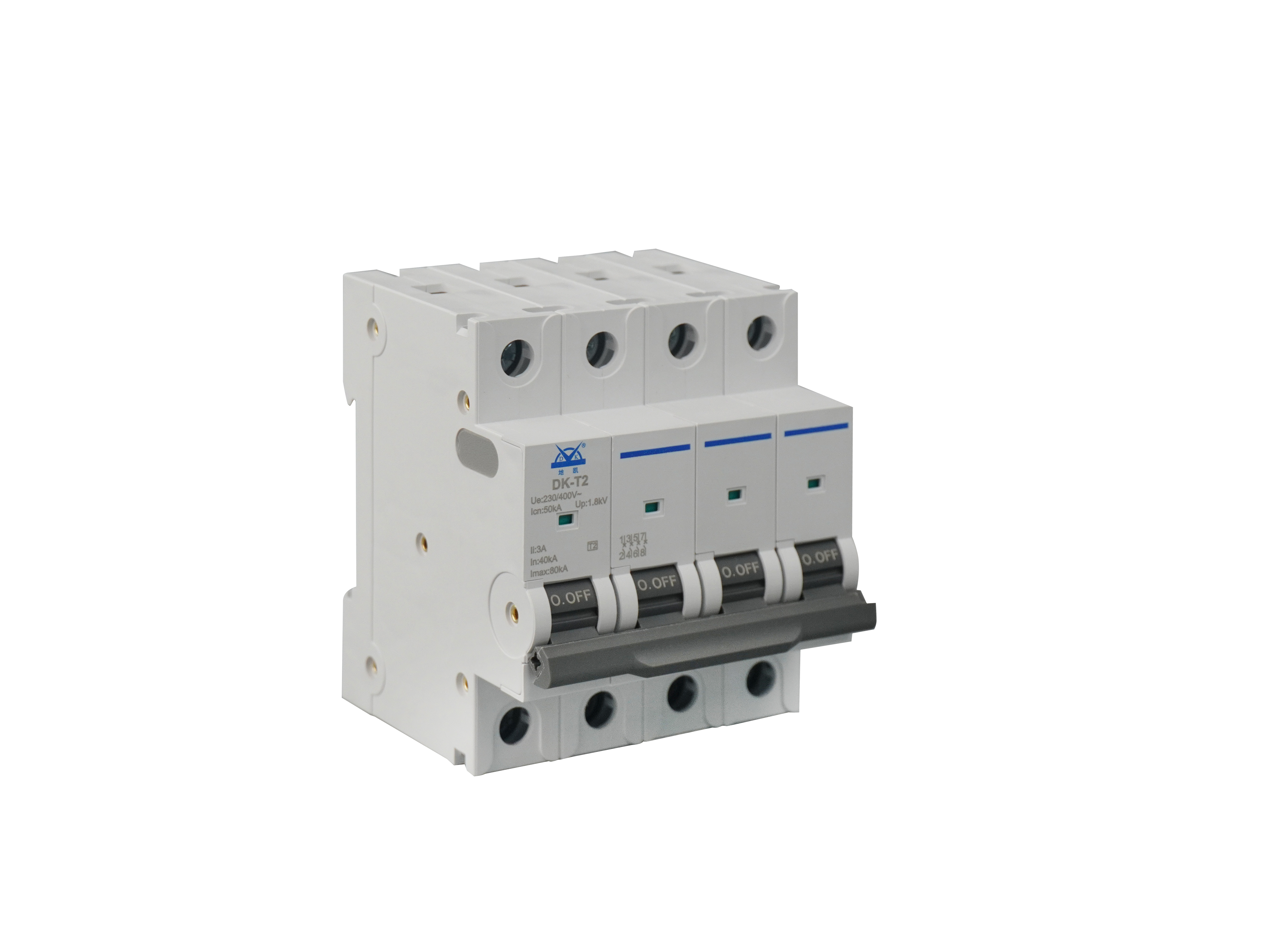

T2级后备保护器（II级保护）：
特性：针对中等能量浪涌，标称放电电流（In）为100kA（8/20μs波形），Imax通常在40-80kA。分断响应时间较快，能处理感应雷击或开关操作引起的过电压，但对直接雷击的耐受不如T1级。
适用场景：常见于配电柜或子系统，如LPZ0B到LPZ1的区域。适用于工业厂房、商业建筑的二级防护，与T1级串联形成多级保护。
优势与局限：平衡了性能和成本，安装灵活，但在大雷电流下可能需额外备份。
T3级后备保护器（III级保护）：
特性：用于精细保护，In较低在40KA（5-10kA，8/20μs波形），Imax在20-40kA。重点是抑制残余电压（Up<1.5kV），分断动作更灵敏，适合低压设备端。
适用场景：安装在终端设备附近，如LPZ1到LPZ2的区域，保护敏感电子设备如计算机、通信系统。
优势与局限：体积小、响应快，但耐受能力有限，不宜用于高风险入口。
总体而言，三级后备保护器的区别在于能量吸收能力和安装位置：T1级注重高冲击耐受，T2级提供中等防护，T3级强调精细抑制。选型时需确保后备保护器的分断电流小于SPD的Imax，以避免不匹配导致的失效。根据国家标准，SCB必须具备“无续弧”特性，确保分断后不产生电弧隐患。
根据行业需求进行安装和选型搭配
安装和选型后备保护器需结合行业特性、风险评估和国家标准。GB 50057-2010《建筑物防雷设计规范》要求SPD前端串联SCB，形成“SPD+SCB”的安全回路。选型原则包括：匹配SPD参数、考虑环境因素、确保兼容性。以下按行业分述：
电力与工业行业：
需求特点：高压变电站或重工业（如钢铁、化工）面临直接雷击风险，需高能量防护。
选型搭配：优先T1级SCB（如地凯防雷T1系列，Iimp≥25kA），串联于总配电箱前端。与T2级SPD组合，形成一级防护。安装时，确保SCB额定电流≥线路负载，耐受温度-40℃~+80℃。例如，在500kV变电站，选Imax 100kA的T1 SCB，搭配间隙型SPD。
安装指南：垂直安装于DIN导轨，接地线截面≥16mm²。定期检查远程告警功能（可选配），监控分断状态。
建筑与商业行业：
需求特点：办公楼、商场等中低压系统，感应雷击为主，强调多级防护。
选型搭配：T2级SCB为主（In 20kA），与T1/T3级联动。例如，入口处用T1 SCB，中层配电用T2，终端用T3。地凯SCB的优势在于耐大雷冲击不分断，确保SPD效能；故障时，小工频电流（<1A）即可触发分断。
安装指南：串联安装，间距<0.5m以减小阻抗。选用具备IP20防护的型号，避免潮湿环境。搭配时，SCB的分断容量应>SPD的短路电流额定值（Isc）。
通信与数据中心行业：
需求特点：敏感设备多，需精细保护，浪涌残压低。
选型搭配：T3级SCB为主（Up<1kV），与T2级串联。数据中心可选用带远程告警的地凯SCB，实现实时监控。选型公式：SCB Iimp ≥ SPD Imax / 2，确保匹配。
安装指南：靠近设备端安装，采用模块化设计便于维护。接地系统独立，避免共地干扰。测试时，使用浪涌模拟器验证分断时间<100ms。
新能源与交通行业：
需求特点：光伏电站、铁路信号系统暴露户外，雷击频繁。
选型搭配：光伏用T1/T2组合（DC侧SCB耐压>1000V），交通用T2/T3。地凯SCB能承受大雷冲击而不动作，优于传统熔断器。
安装指南：户外型需IP65防护，串联于汇流箱。考虑海拔因素，高海拔区选耐压更高的型号。
选型通用步骤：(1) 评估雷击风险（基于GB 50343）；(2) 计算SPD参数，选择匹配SCB；(3) 验证兼容性（分断曲线匹配）；(4) 考虑附加功能如远程告警。传统熔断器分断能力弱，常导致无法切断工频续流，造成火灾；专用SCB则优化了磁吹弧设计，确保安全。
国家标准与传统熔断器的局限
国标准强调SPD前端必须加SCB：GB/T 18802.1要求后备保护器耐受SPD最大电流而不分断，但故障时快速隔离。传统熔断器（如gG型）虽廉价，但分断能力不匹配：在雷电流下易熔断，影响SPD效能；故障时，续流分断慢，隐患大。相比，地凯防雷SCB专为SPD设计，能耐受大雷冲击（>50kA）不动作，确保防雷连续性；小工频电流（0.5A）下迅速分断，消除失效风险。产品可选远程告警，便于物联网集成，实现状态监控。
地凯防雷SCB后备保护器的优势分析
地凯SCB系列脱颖而出：(1) 高耐受性：雷电流冲击下不分断，SPD正常工作；(2) 快速响应：故障分断<20ms，避免短路扩展；(3) 安全设计：无电弧、热熔断结合；(4) 智能功能：远程告警，便于维护；(5) 兼容性强：适用于AC/DC系统，模块化易安装。这些优势显著降低系统风险，提升可靠性。
T1、T2和T3级后备保护器的区别在于防护级别和应用场景，选型需基于行业需求与标准匹配。采用专用SCB如地凯系列，能有效克服传统熔断器局限，确保防雷系统高效运行。工程师应注重风险评估和测试，实现安全、经济的设计。未来，随着智能电网发展，带告警的SCB将更广泛应用。
